Branchements SPA112

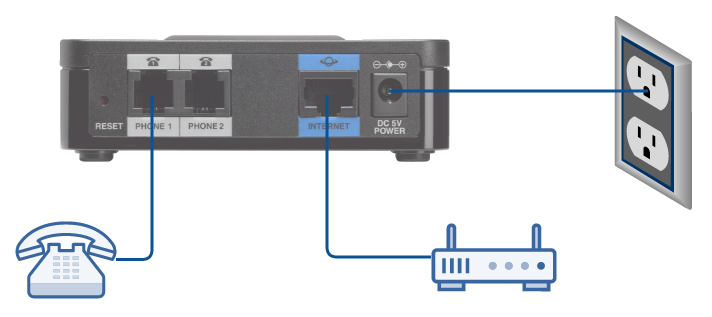

Branchements de l'adaptateur Cisco SPA112

L'équipement adaptateur doit être raccordé :

• Électriquement grâce à l'alimentation fournie.
• En Ethernet vers votre routeur
• Vers un équipement muni d'une prise de téléphone analogique (RJ11)

Notez que pour les offre Plug & Fax, le téléphone est à remplacer par un télécopieur.

L'emplacement des deux prises Phone peut être trompeur. Le port N°1, qui doit être utilisé dans la majorité des cas, est situé à l'extérieur de l'adaptateur (à gauche lorsque l'on regarde l'arrière de l'adaptateur).
