Configurer le BGP entre deux PCC via NSX-T

Base de connaissances

Configurer le BGP entre deux PCC via NSX-T


Icons/System/eye-open Created with Sketch. 834 vues 26.02.2024 Cloud / VMware

Objectif

Ce guide vous détaille comment configurer votre réseau BGP pour inter-connecter deux machines virtuelles provenant de deux PCC différents.

Prérequis

  • Avoir deux PCC.
  • Avoir un Vlan de créé.

En pratique

Configuration des PCC

Pour la configuration d'exemple, deux PCC sont utilisés :

  • DE
  • UK

Pour la connection entre nos deux PCCs, nous utiliserons le VLAN 12.

Pour la configuration des PCCs, veuillez accéder à votre interface NSX dans la section Networking. Puis suivez les différentes étapes ci-dessous. Notez aussi que chaque étape de la configuration s'effectue sur les deux environnements.

Création d'un segment

Dans la section Segments > Add Segment, créez un segment dans la région de transport ovh-tz-vrack sur le VLAN 12. Attribuez une adresse IP quelconque à la passerelle, car nous n'avons pas l'intention de l'utiliser.

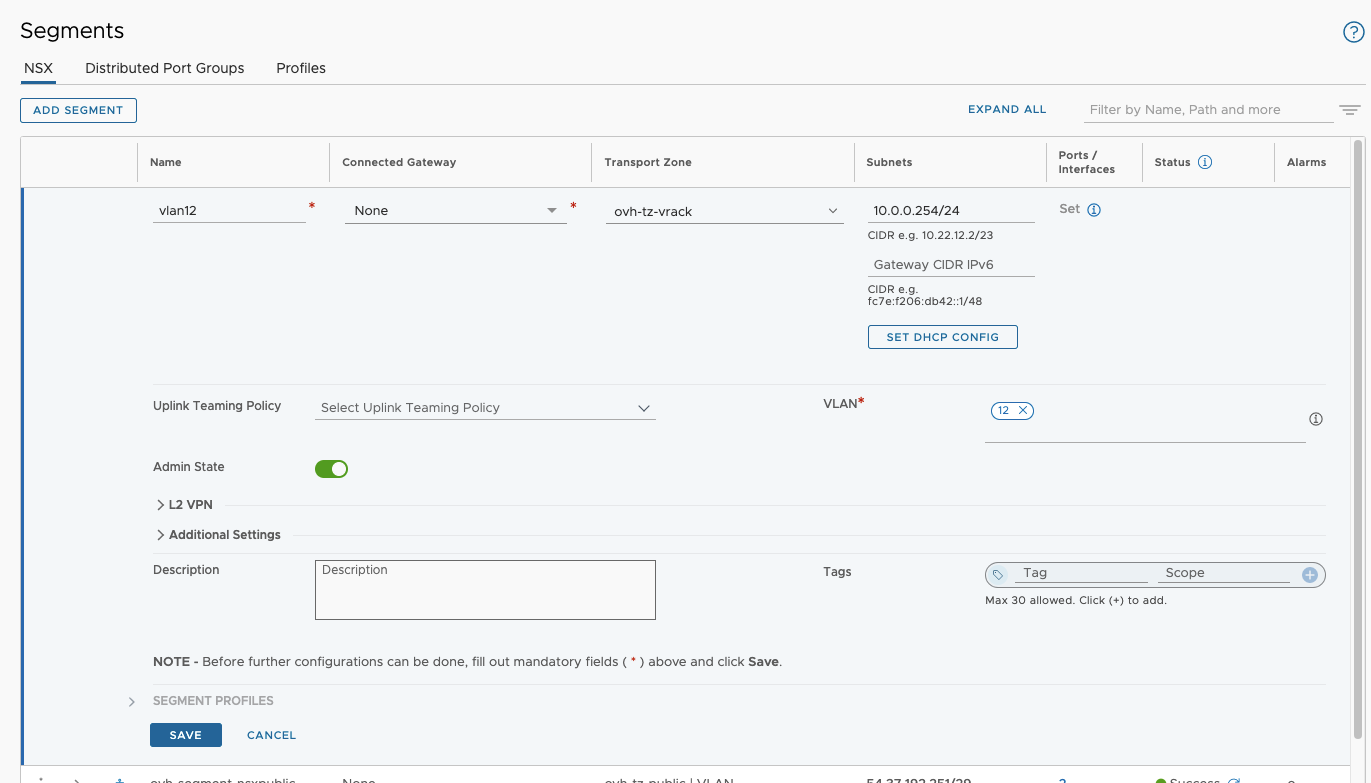

SegmentCreationDE

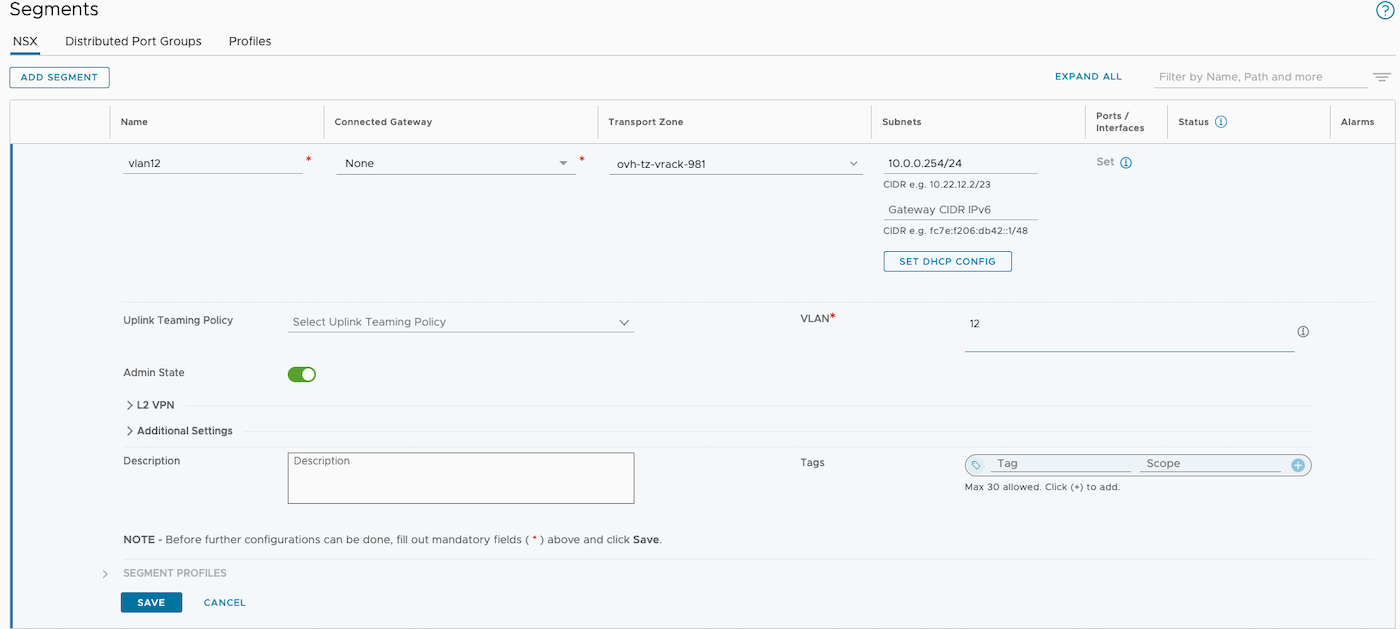

SegmentCreationUK

Création d'un segment d'overlay

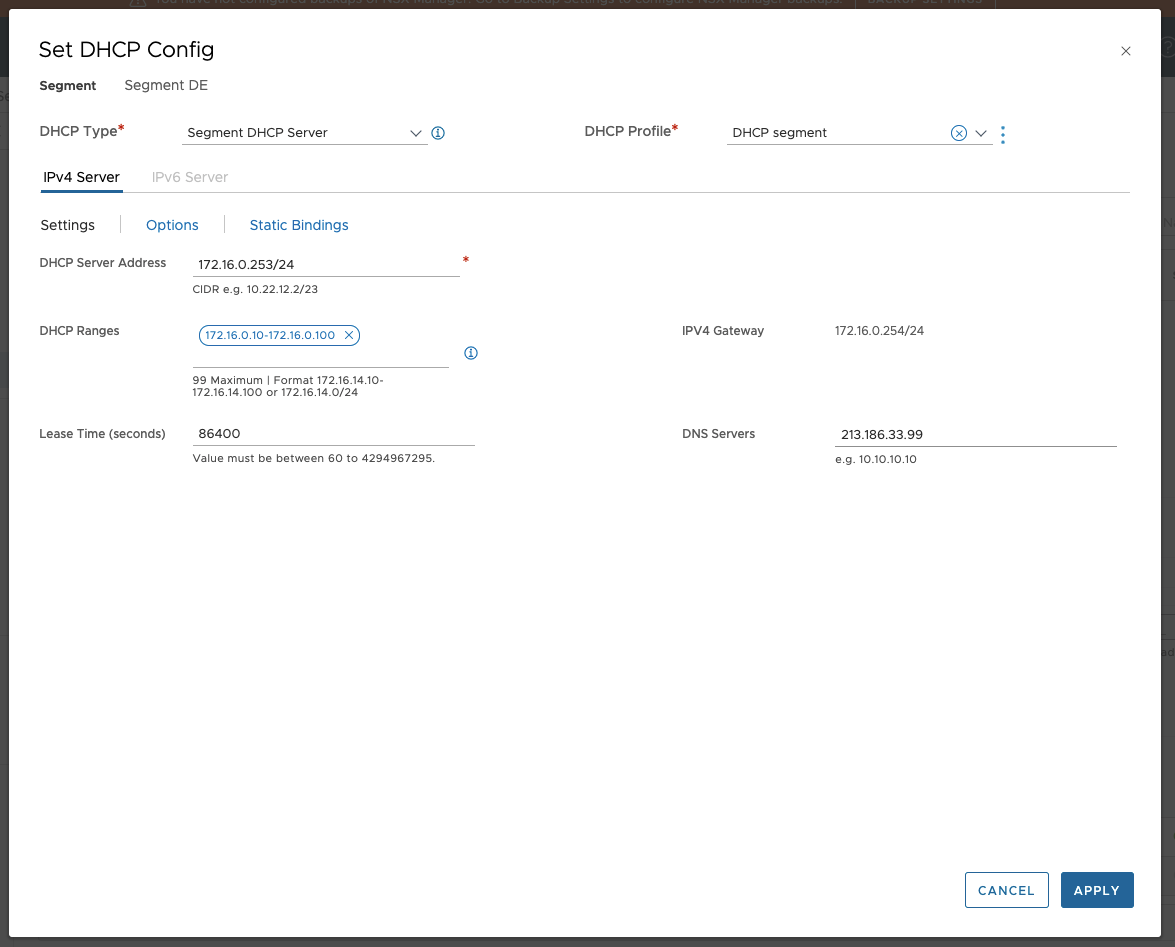

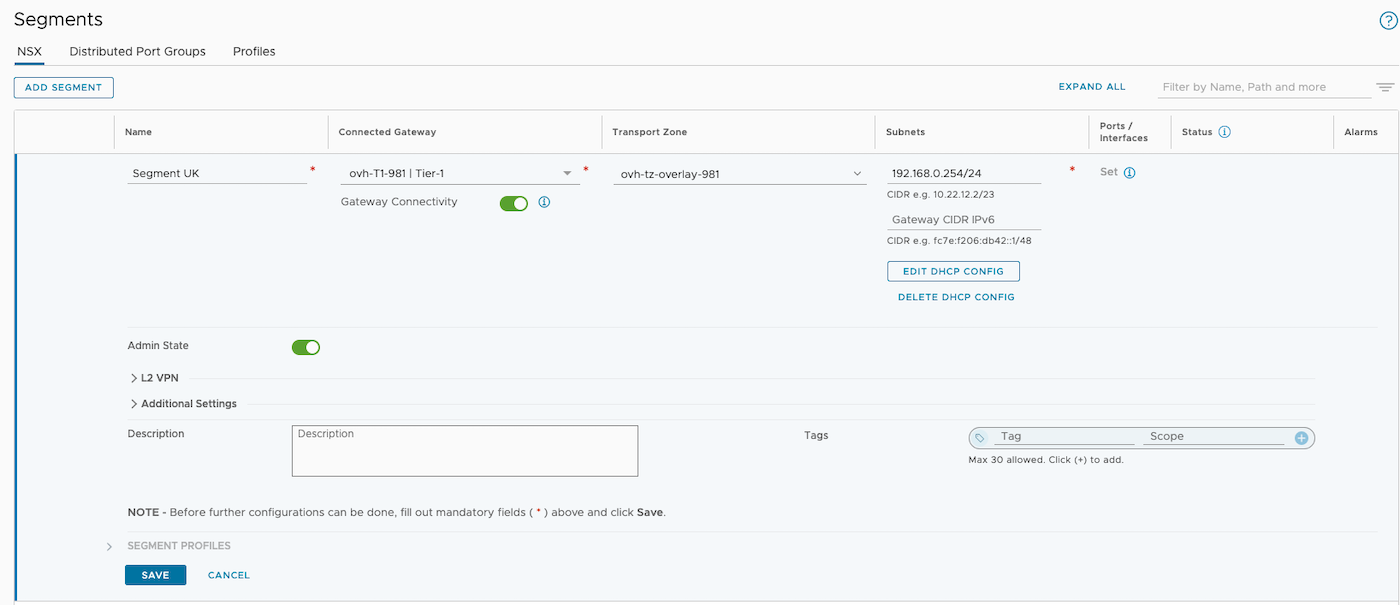

Créez un segment d'overlay à l'emplacement prévu pour le déploiement de notre machine virtuelle. Utilisez 172.16.0.254 (DE) ou 192.168.0.254 (UK) comme adresse IP de la passerelle sur ce segment. Configurez éventuellement un serveur DHCP pour simplifier le déploiement, bien que cela ne soit pas obligatoire. Veuillez noter que nous connectons actuellement notre segment au ovh-T1-gw T1, mais cette configuration sera modifiée ultérieurement.

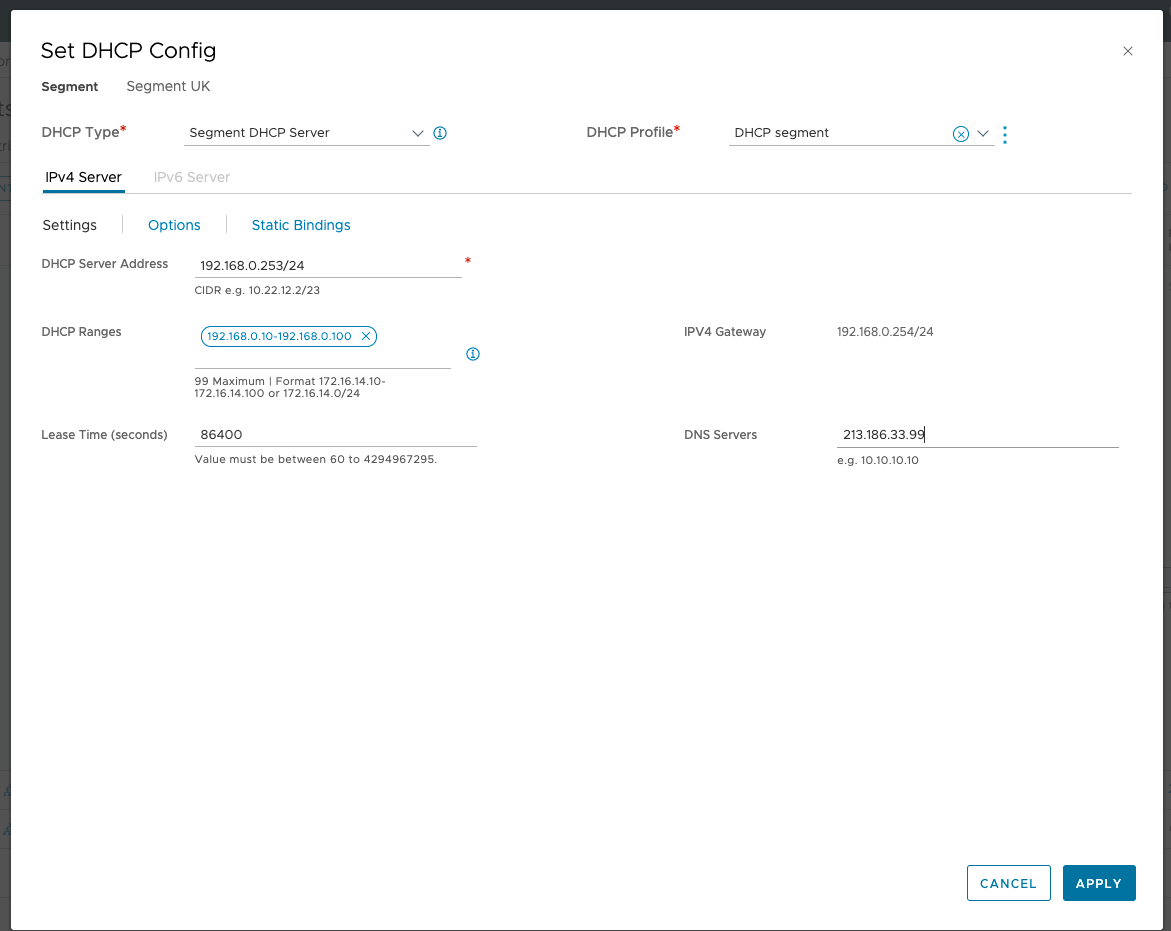

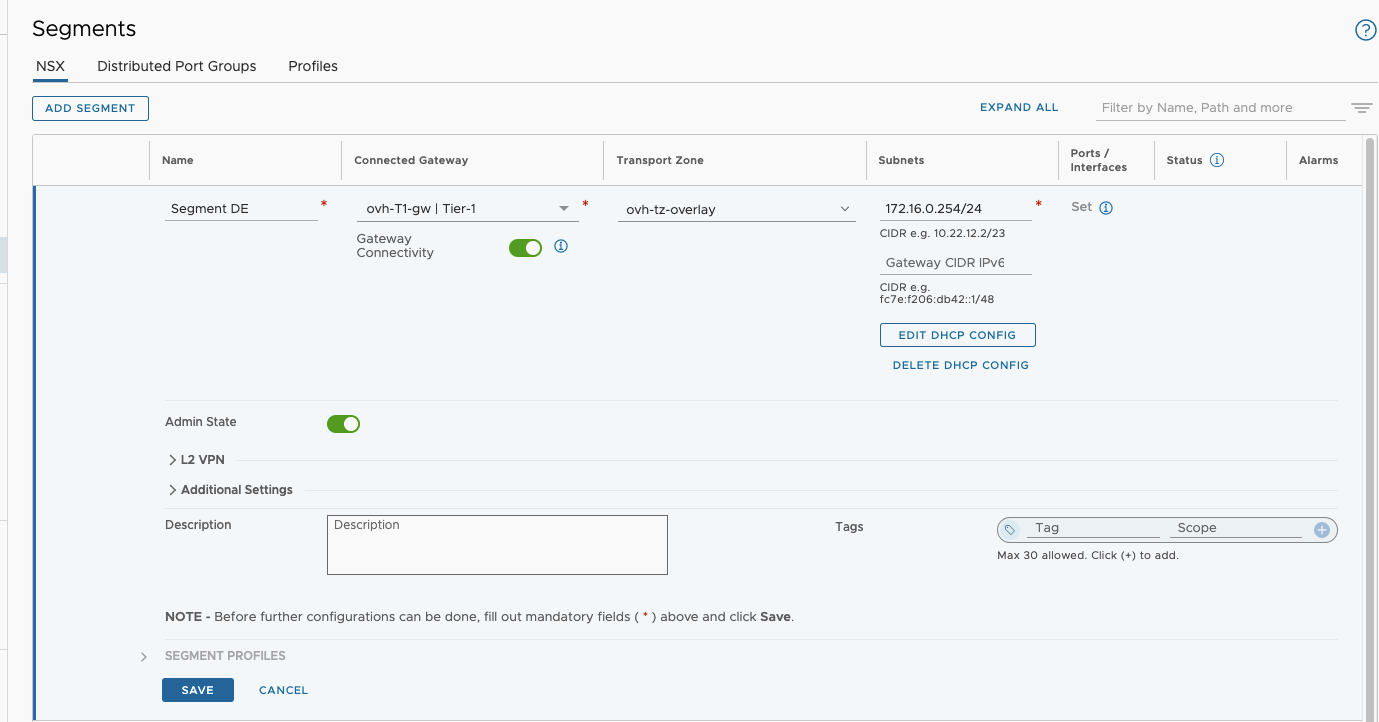

OverlaySegmentDE OverlaySegmentDE2

OverlaySegmentUK OverlaySegmentUK2

Création d'un VRF DE

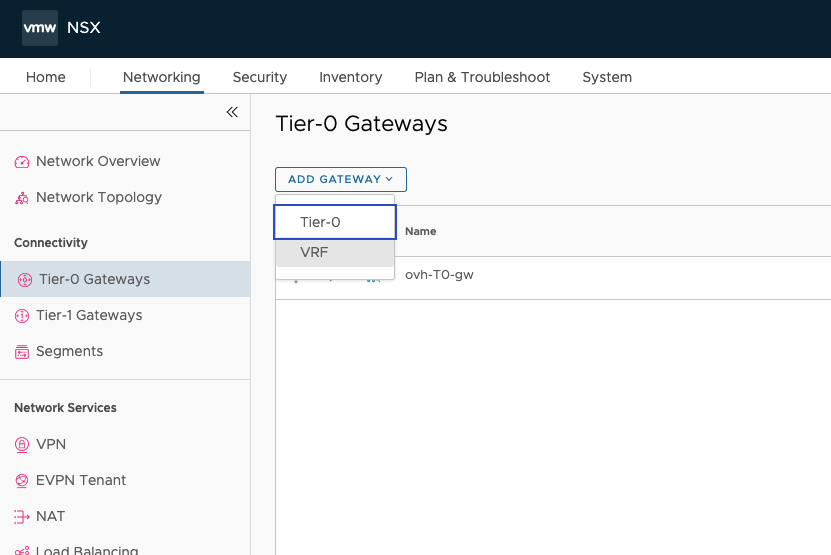

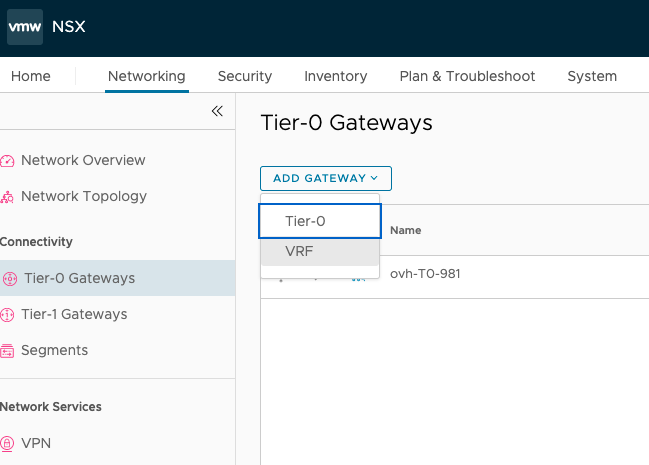

1. Pour la création d'un Virtual Routing Firewall (VRF), rendez vous dans la section Connectivity > Tier-0 Gateways > Add Gateway > VRF.

VRFCreationDE

VRFCreationUK

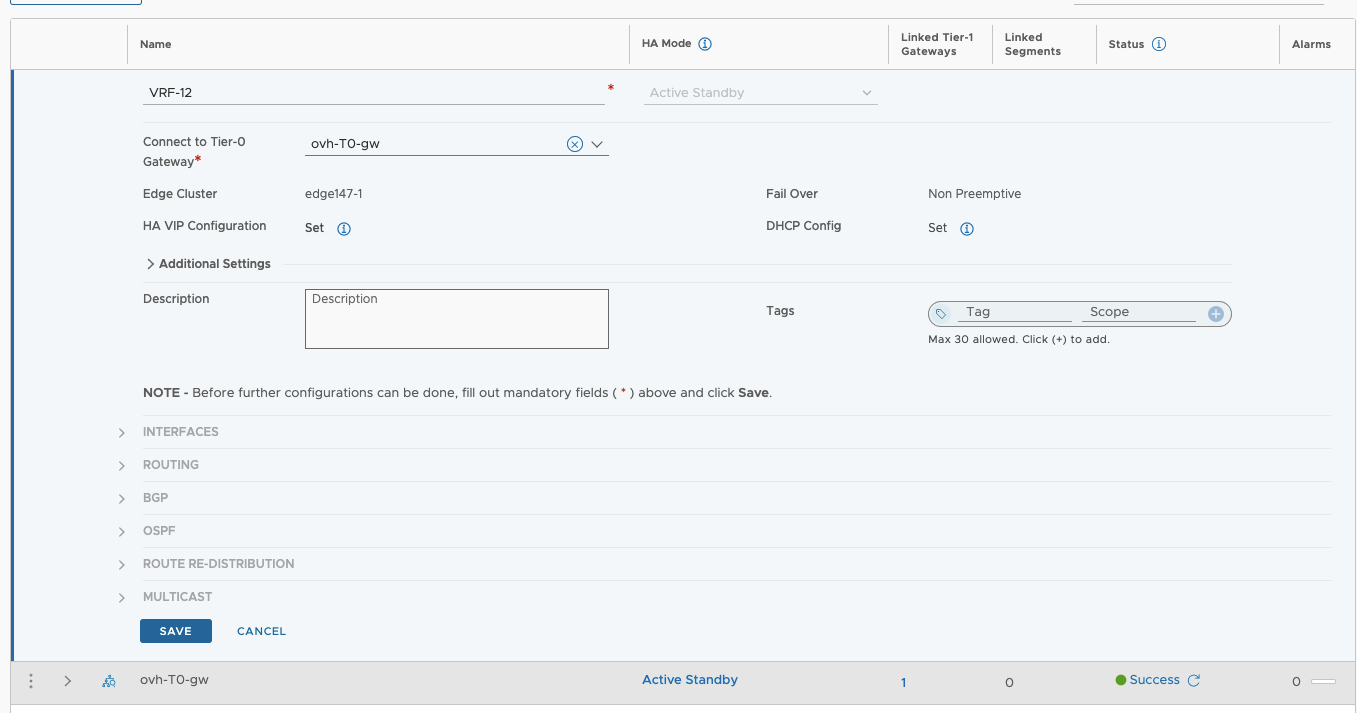

2. Nommez votre VRF selon vos besoins et connectez-le à la passerelle ovh-T0-gw, enregistrez et continuez la configuration.

VRFCreationDE2 VRFCreationDE3

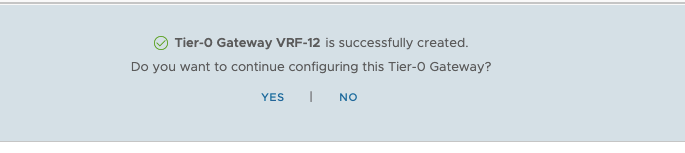

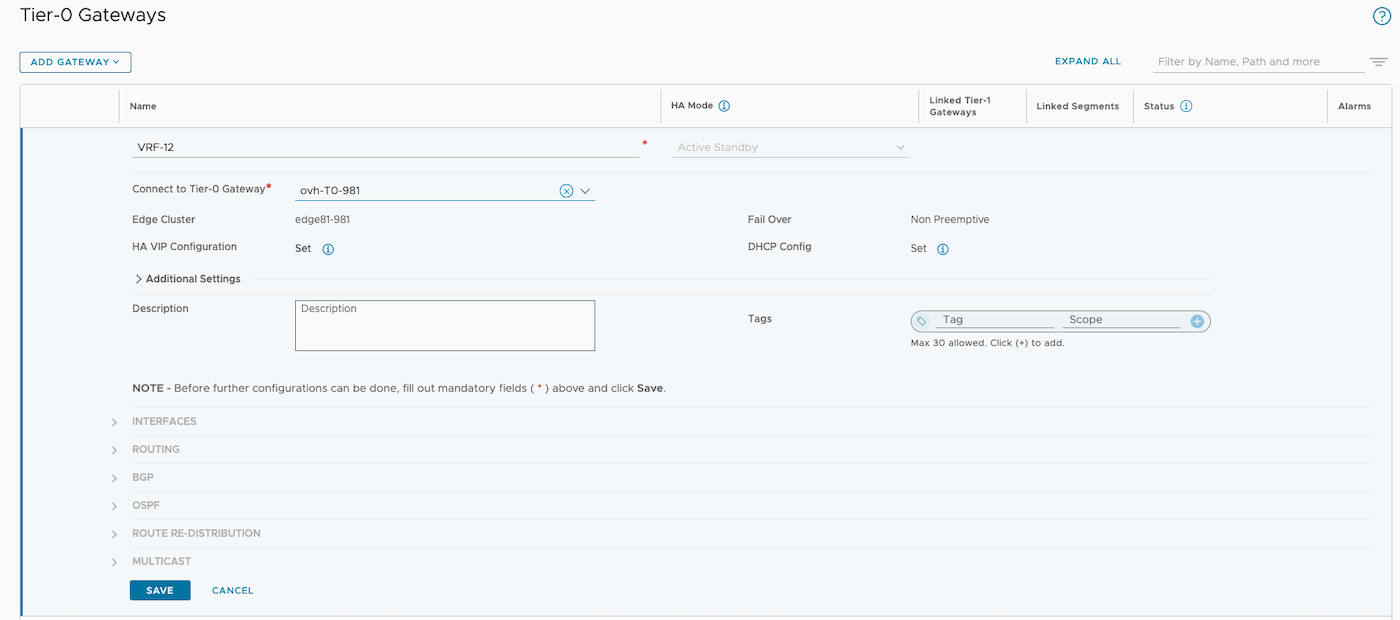

VRFCreationUk2 VRFCreationUk2

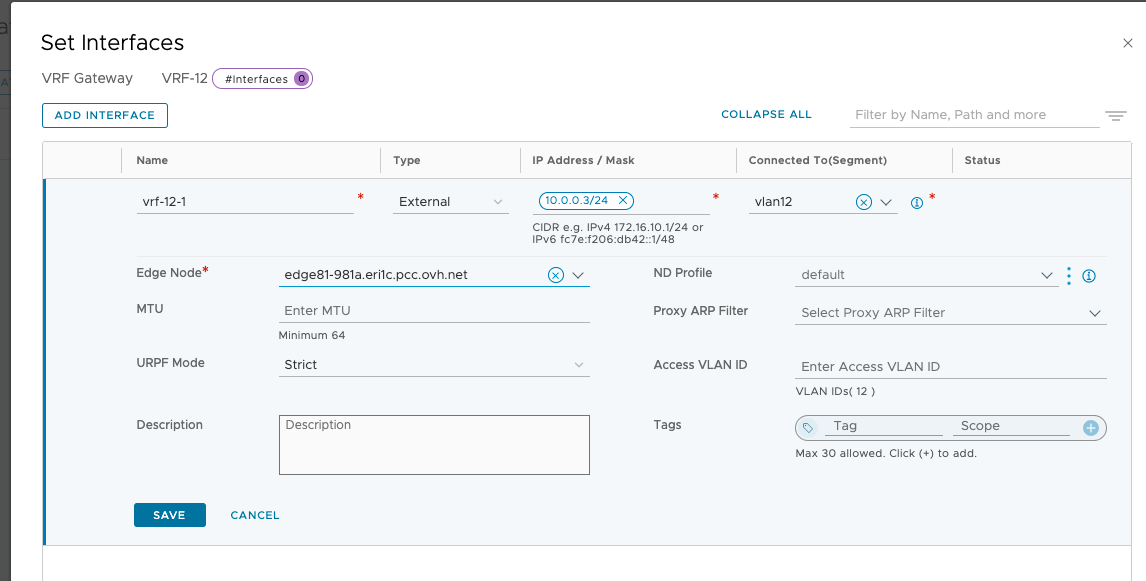

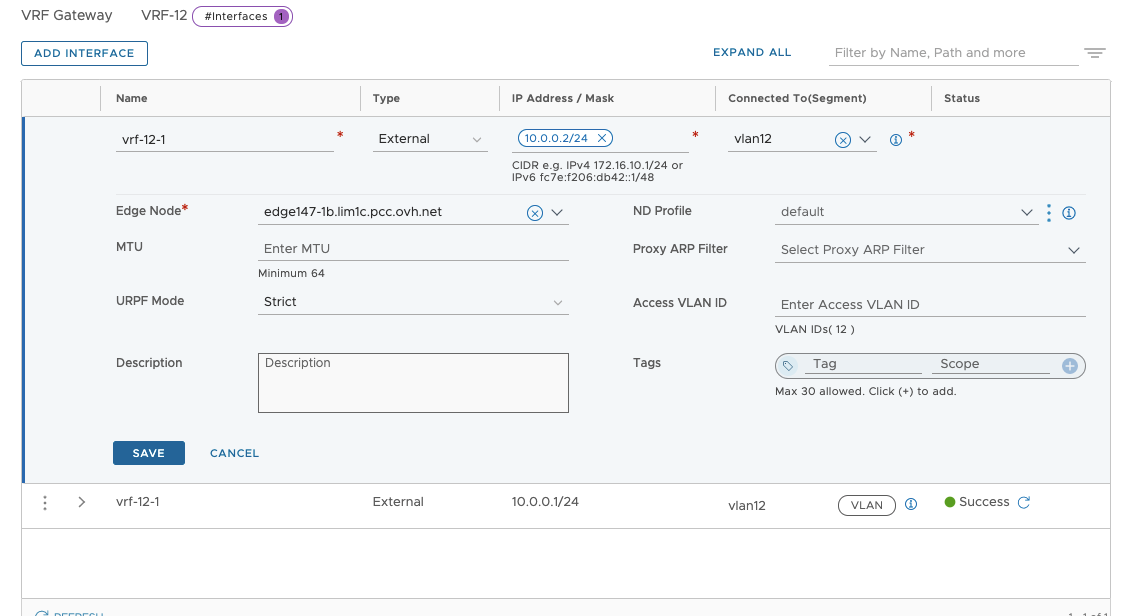

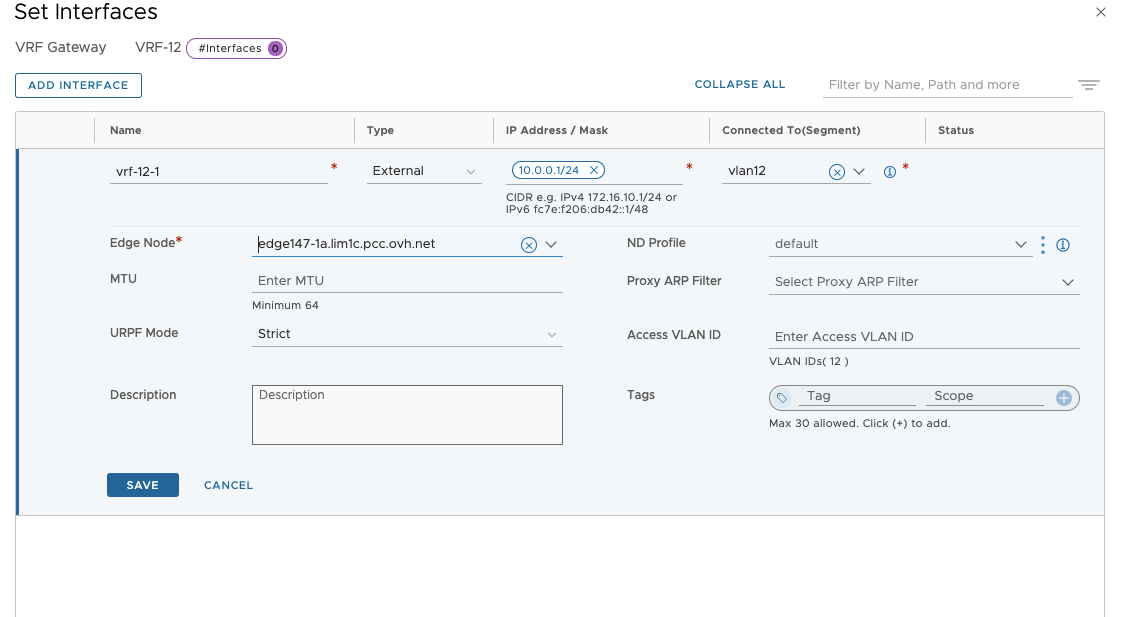

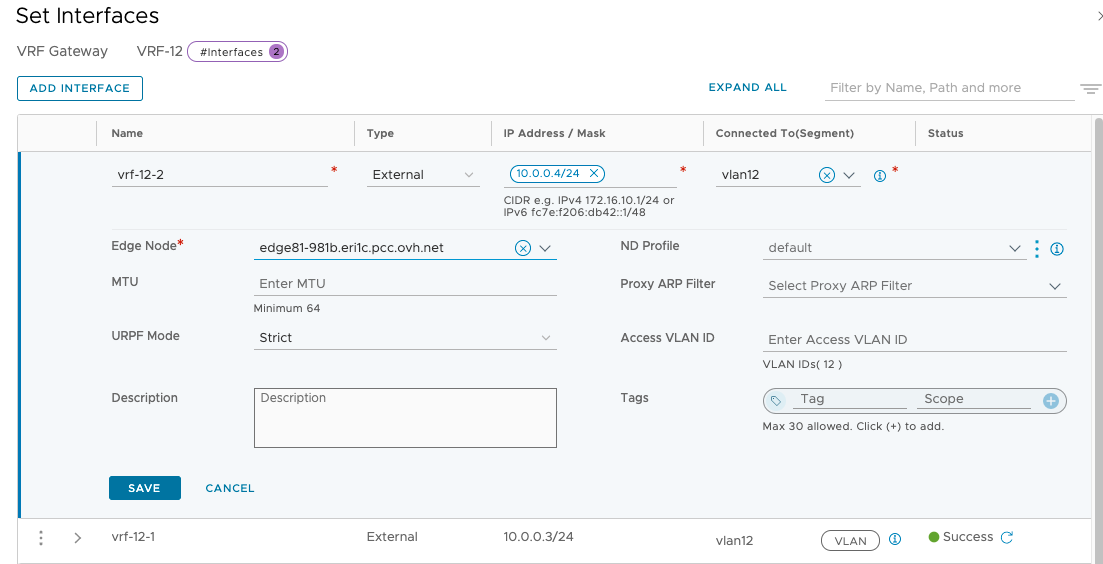

3. Configurez deux interfaces, une pour chaque edge. Choisissez deux adresses libres de votre plage IP du VLAN (pour l'exemple nous prenons 10.0.0.1/.2/.3/.4) puis connectez-les au segment VLAN12 précédemment créé.

VRFCreationDE4 VRFCreationDE5

VRFCreationUK4 VRFCreationUK5

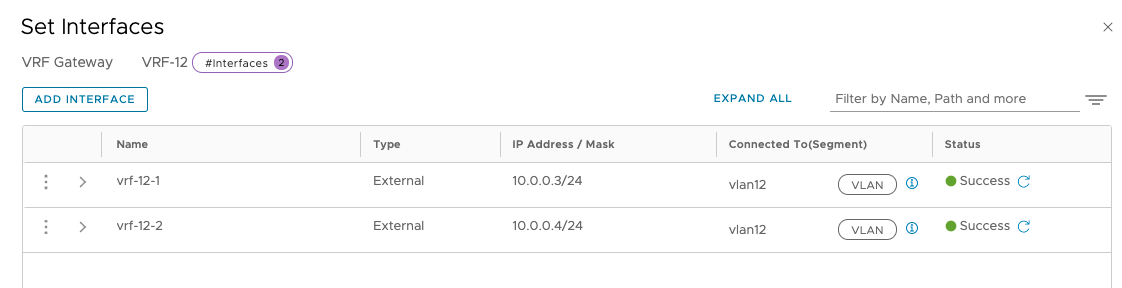

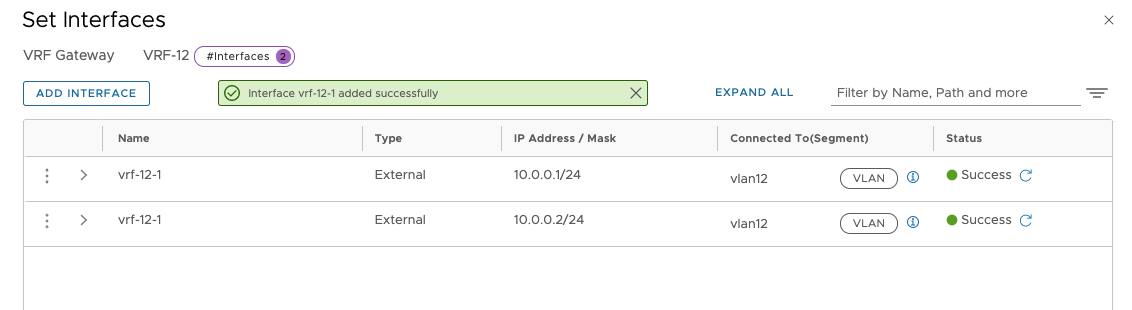

4. Vérifiez que vos deux interfaces sont créées et que leur statut est en Success (section Tier-0 Gateway).

VRFCreationDE6

VRFCreationUK6

Création d'un T1

Dans la section Tier-1 Gateways > Add Tier-1 Gateway créez une nouvelle passerelle T1. Choisissez un nom en fonction de vos besoins puis connectez-la au VRF précédemment créé et, enfin, reliez-la votre cluster Edge.

T1CreationDE

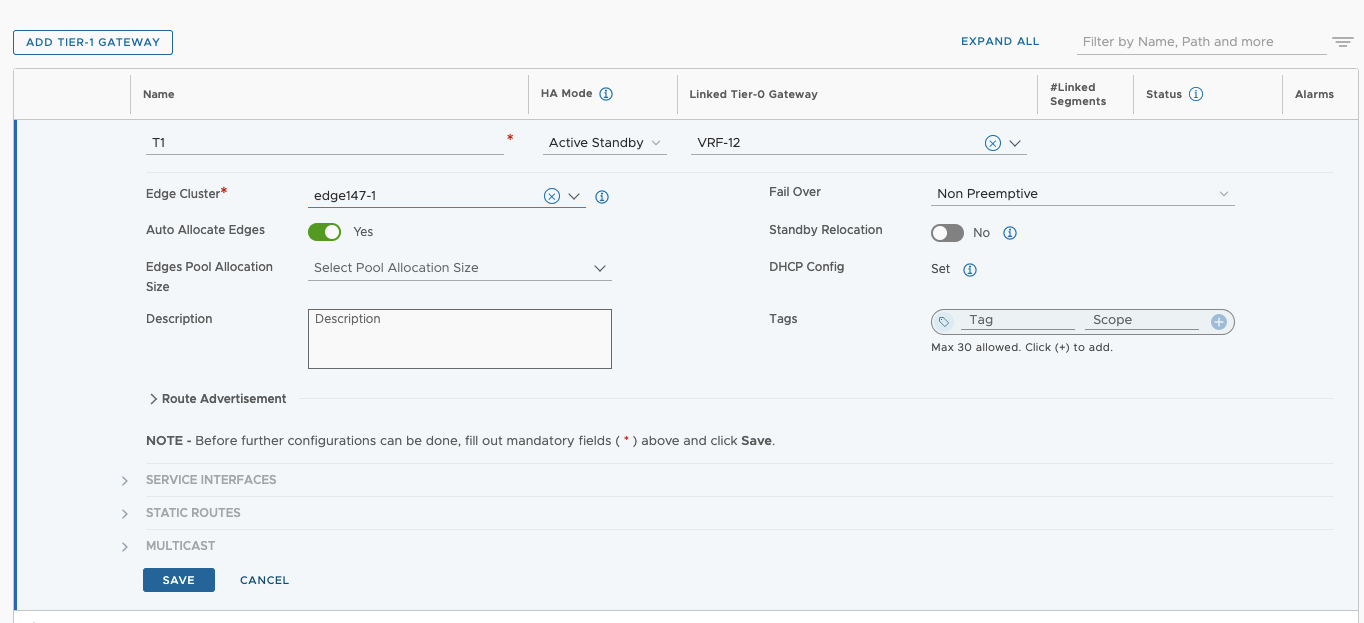

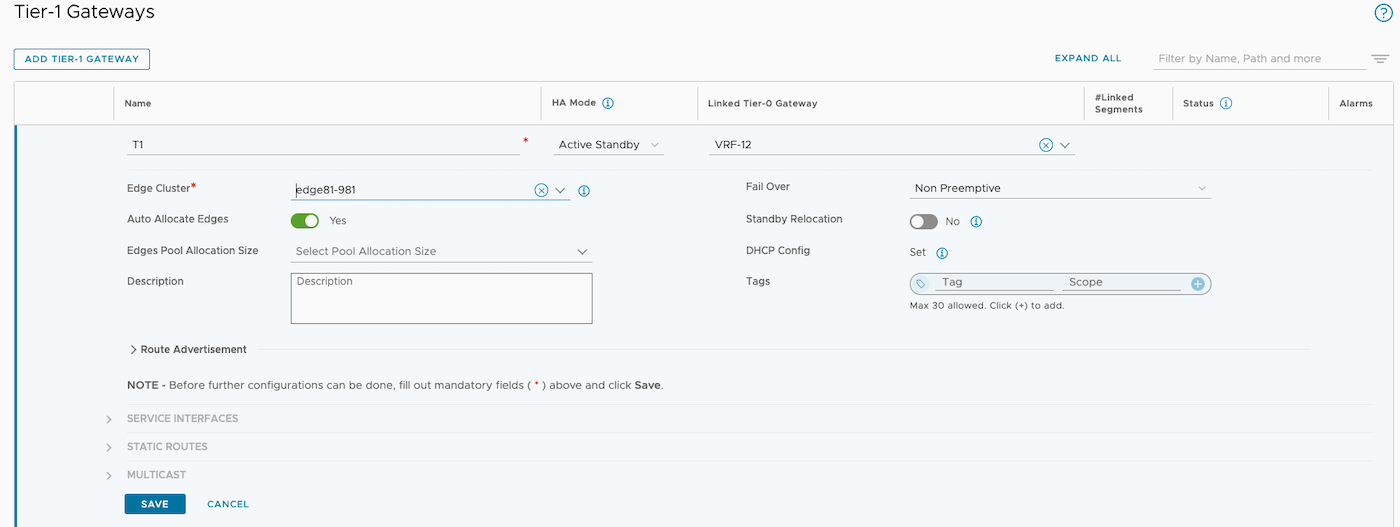

T1CreationUK

Connection du Segment & T1

Modifiez le Segment DE que vous venez de créer et changez la passerelle GW en T1.

Vous devriez obtenir ce résultat :

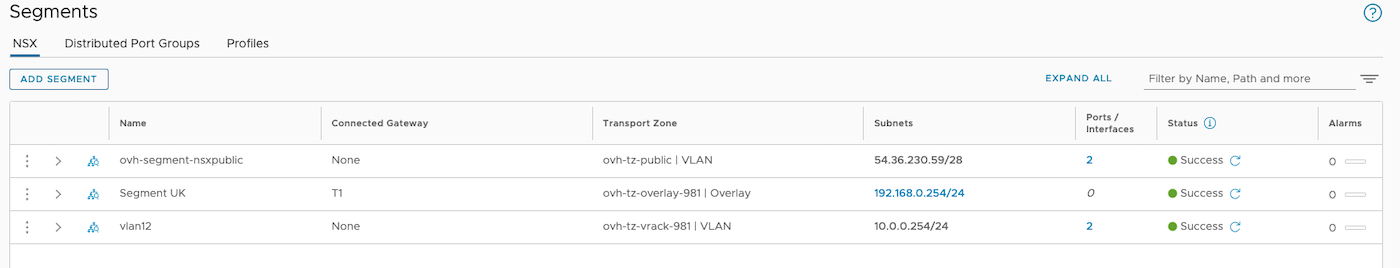

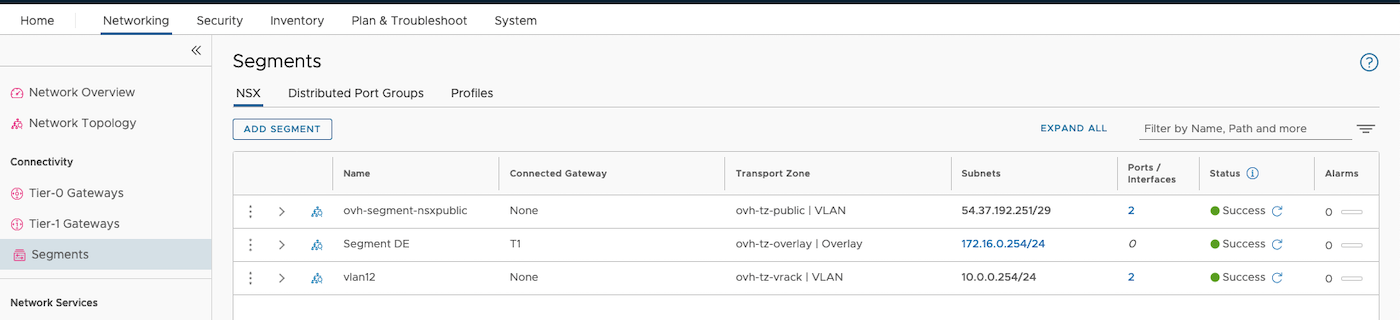

ConnectionSegmentT1DE. ResultSegmentDE

ConnectionSegmentT1UK

Création des machines virtuelles

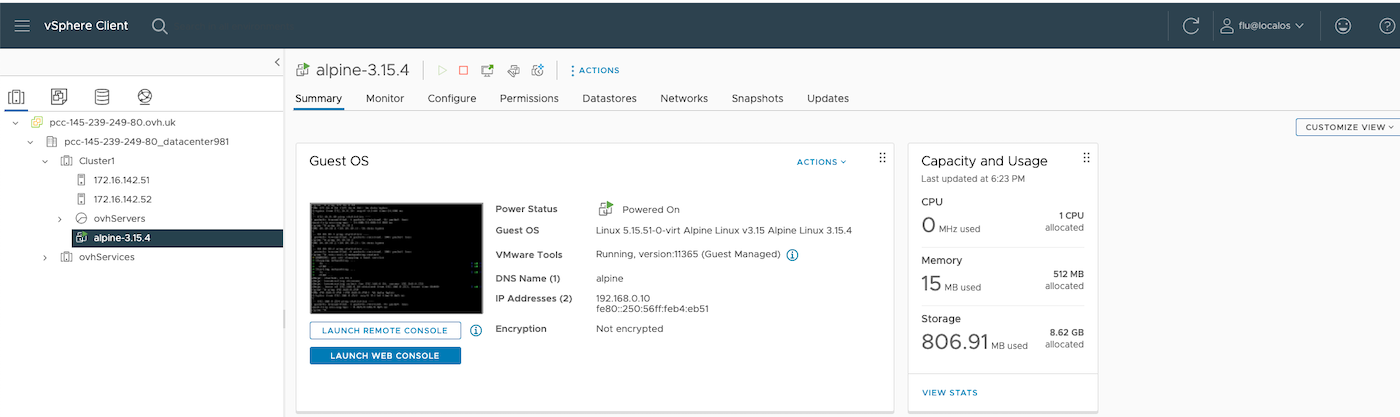

Créez une machine virtuelle dans le portgroup respectif DE Segment ou UK Segment. Si vous avez déployé un service DHCP, l'adresse IP devrait être attribuée automatiquement. Dans le cas contraire, configurez une adresse IP statique pour votre machine virtuelle.

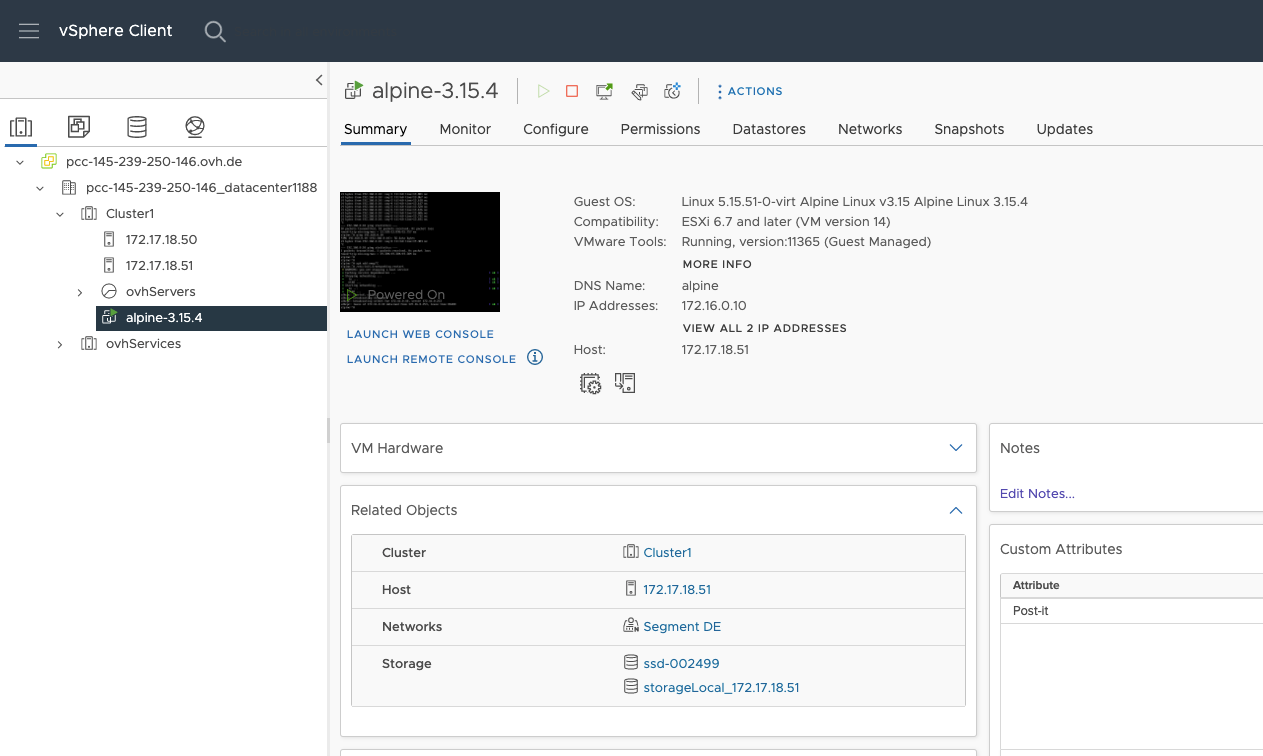

CreationVMDE

CreationVMUK

Préparation du NSX pour le routage BGP

Actuellement la fonctionnalité des nombres AS n'est pas disponible au niveau VRF. Elle le sera avec la version 4.1.1 de NSX. L'AS est 65000 sur les deux PCC si vous ne modifiez rien, car il est configuré nativement au niveau T0 par l'automatisation.

Vous pouvez voir vos configuration BGP en éditant votre passerelle T0.

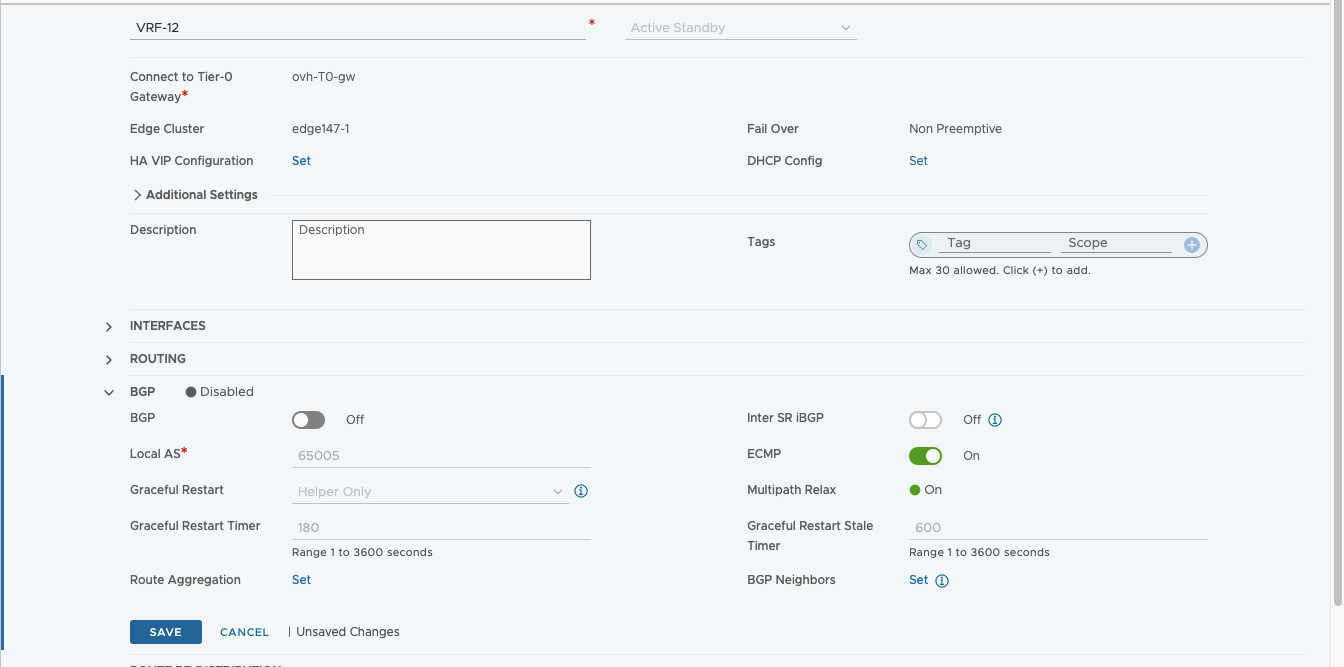

L'AS de l'environnement DE est 65000, les IPs des Edges sont 10.0.0.1 and 10.0.0.2 ASEdgeDE

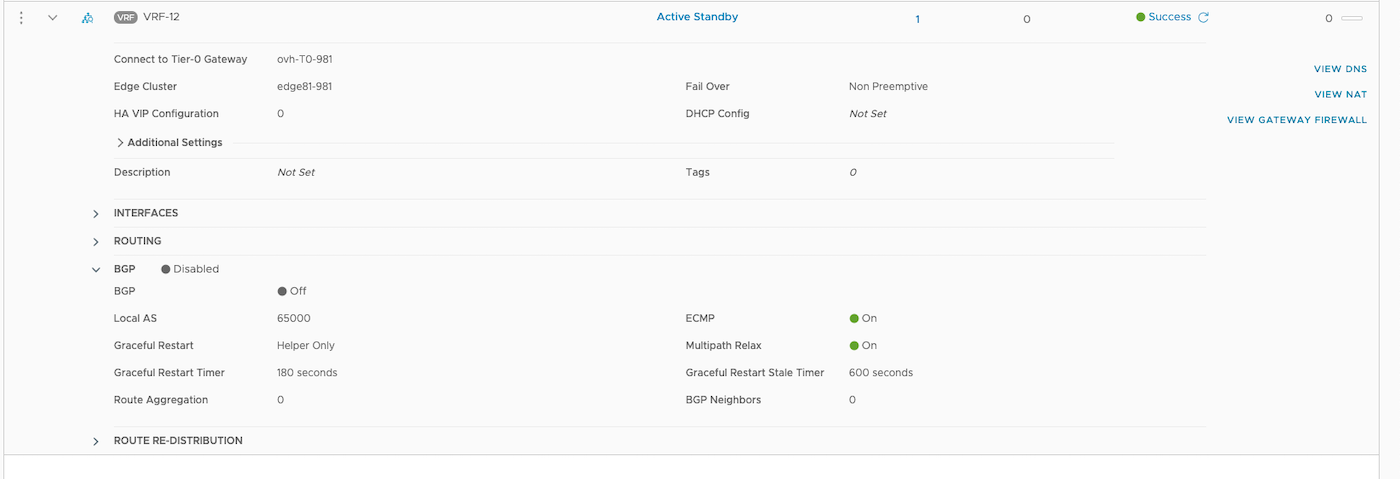

L'AS de l'environnement UK est 65000, les IPs des Edges sont 10.0.0.3 et 10.0.0.4. ASEdgeUK

Configuration du VRF

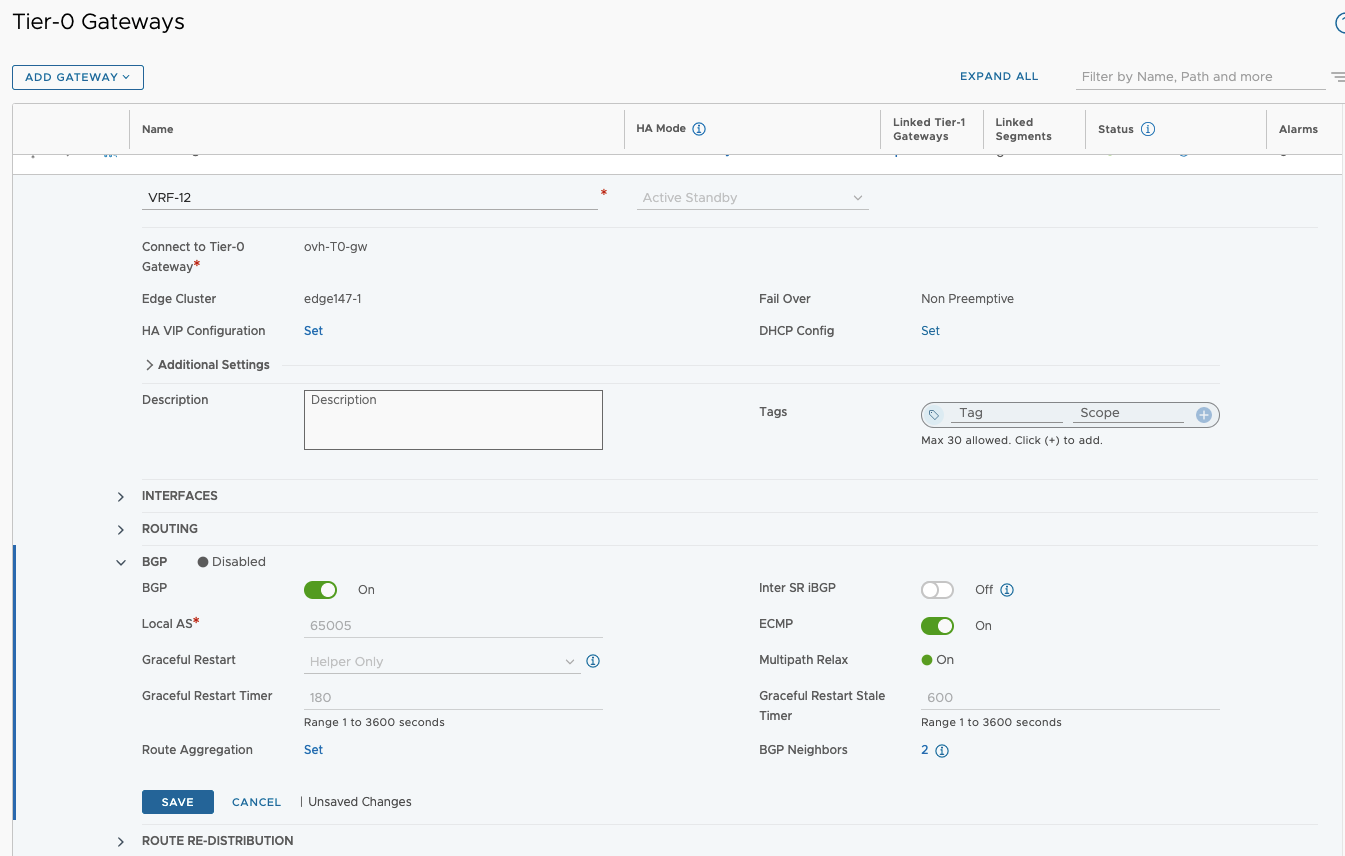

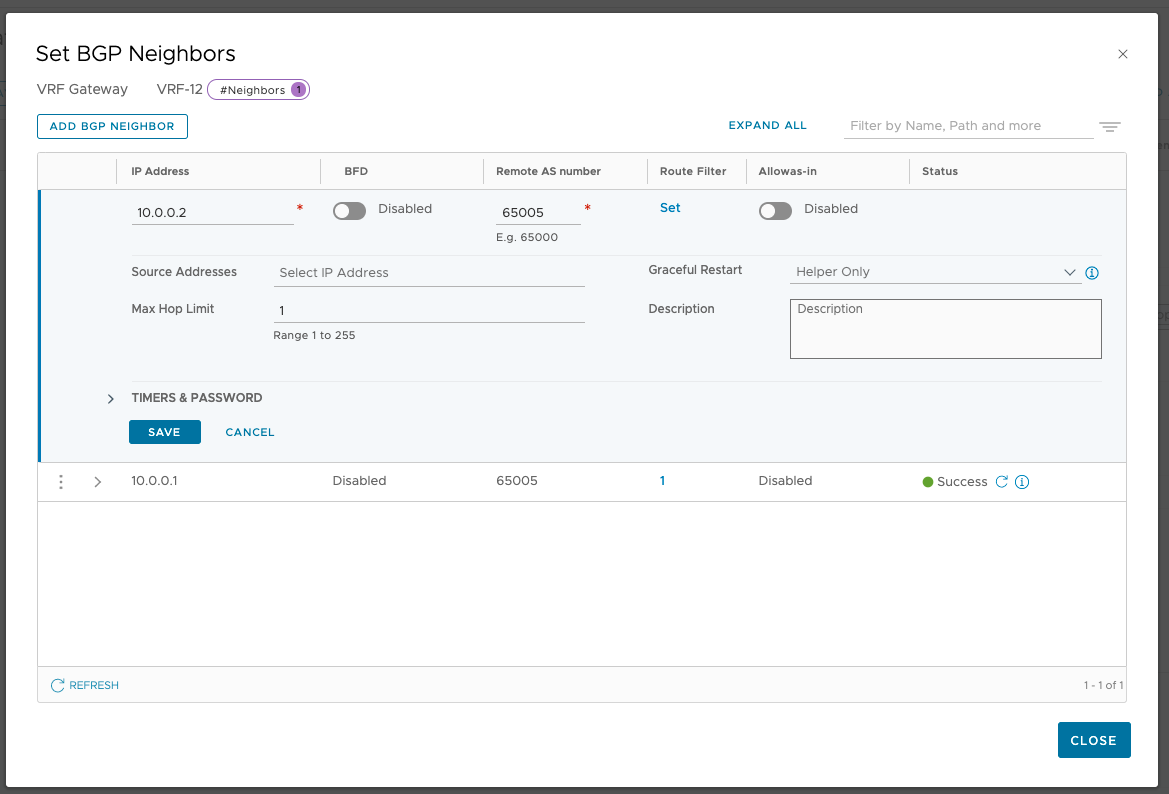

Toujours sur l'edition de votre VRF, activez le BGP et ajoutez l'environnement à joindre.

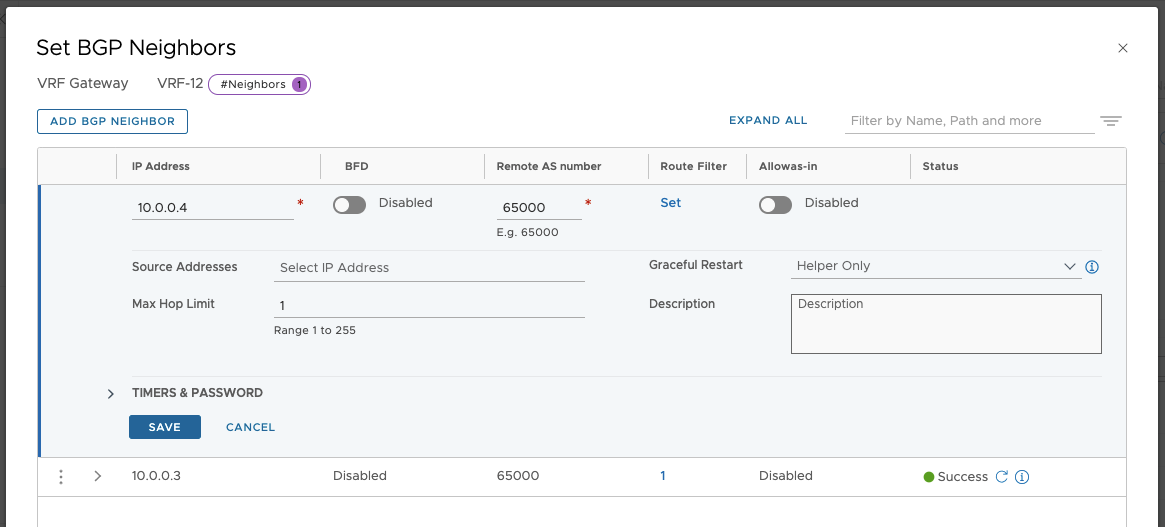

UPBGPDE BGPNeighborsDE

UPBGPUK BGPNeighborsUK

Configurer une redistribution de routes

Il est nécessaire de mettre en place une redistribution des routes des segments connectés. Pour cela, rendez-vous dans la section Route Re-distribution de votre VRF (en dessous de celle du BGP).

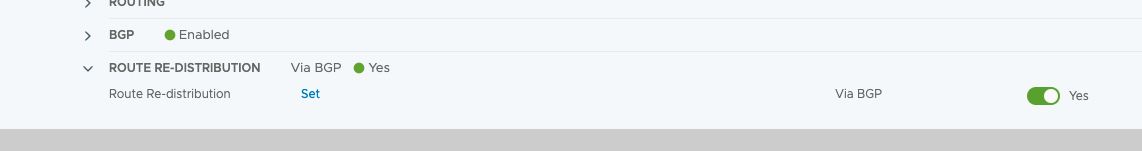

BGPRouteRedistribution

Ajoutez une règle de route de redistribution qui sera connectée à votre segment T1.

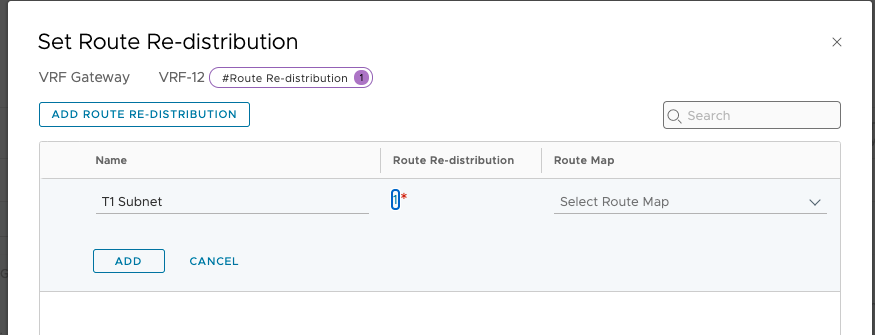

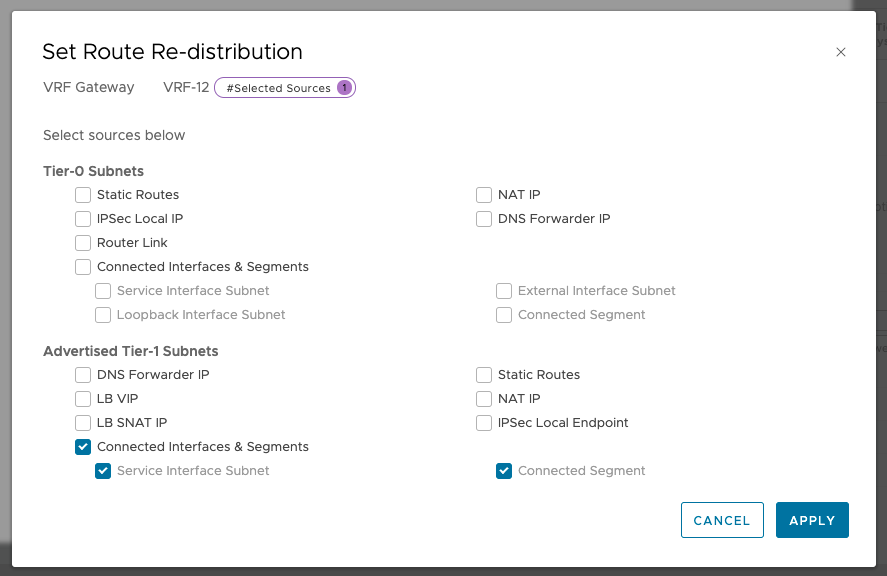

BGPRouteRedistributionDE BGPRouteRedistributionDE2 BGPRouteRedistributionDE3

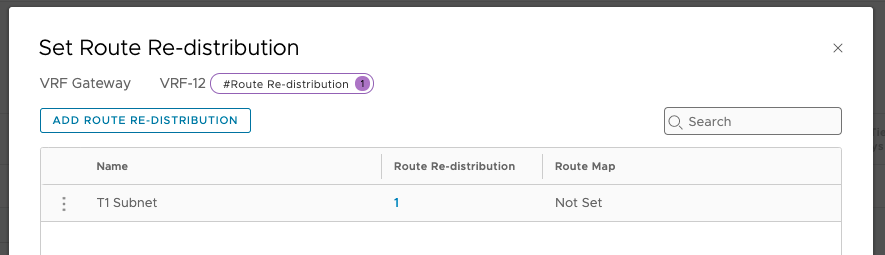

BGPRouteRedistributionUK BGPRouteRedistributionUK2 BGPRouteRedistributionUK3

Sur votre passerelle T1

Dans la section Route Advertisement de votre passerelle T1, autorisez All Connected Segments & Service Ports.

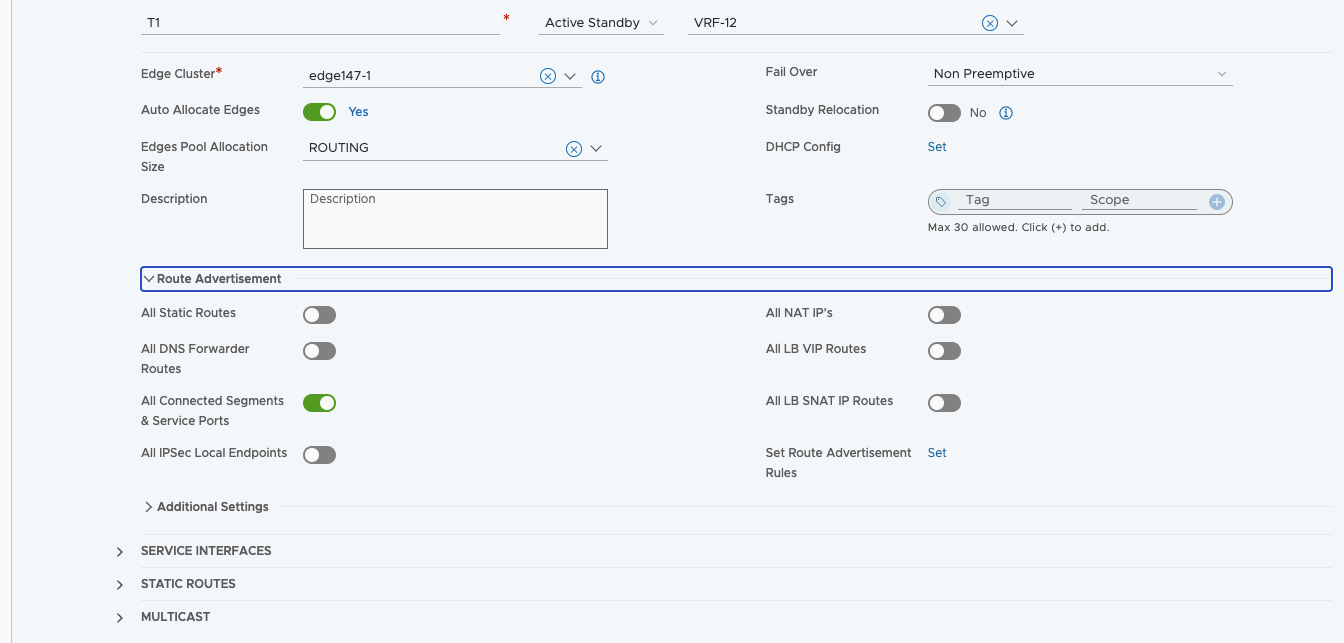

RouteAdvertisementDE

RouteAdversitementUK

Résultats

Pour vérifier le bon fonctionnement de vos configurations et de votre lien, effectuez un test de ping entre les différentes machines virtuelles.

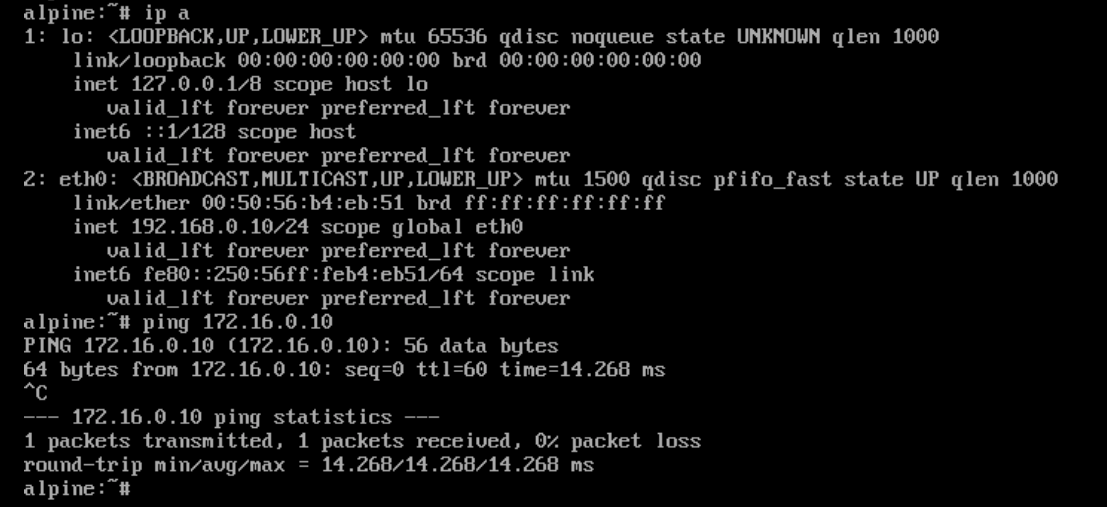

PingDEtoUK

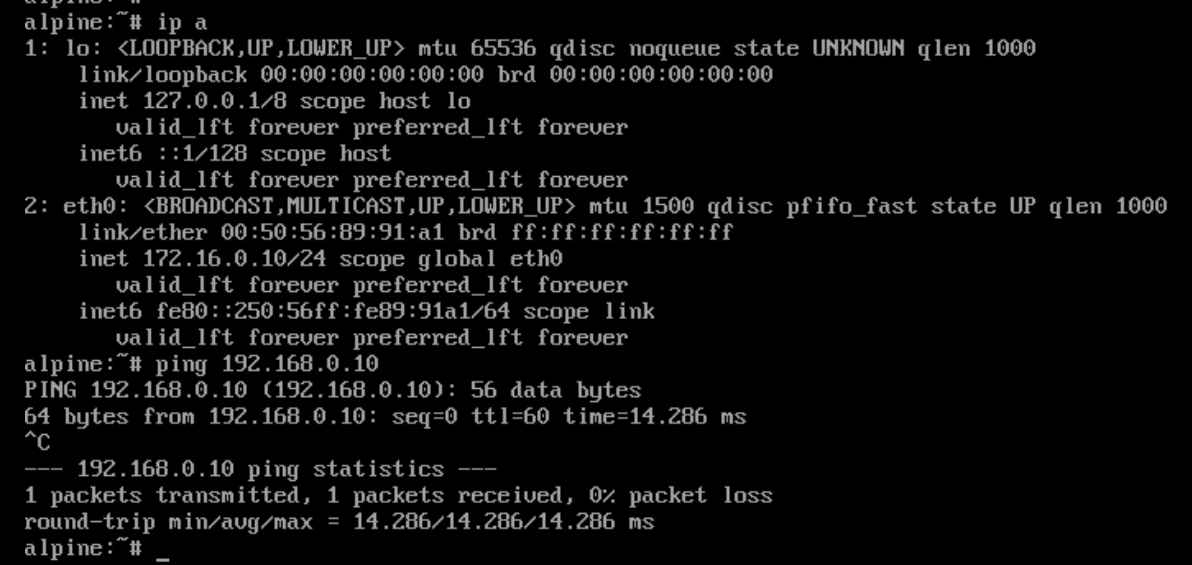

PingUKtoDE

Vue Topology

Vous pouvez retrouver la vue topologique de votre configuration dans les différents NSX dans la section Networking > Networking Topology.

TopologyDE

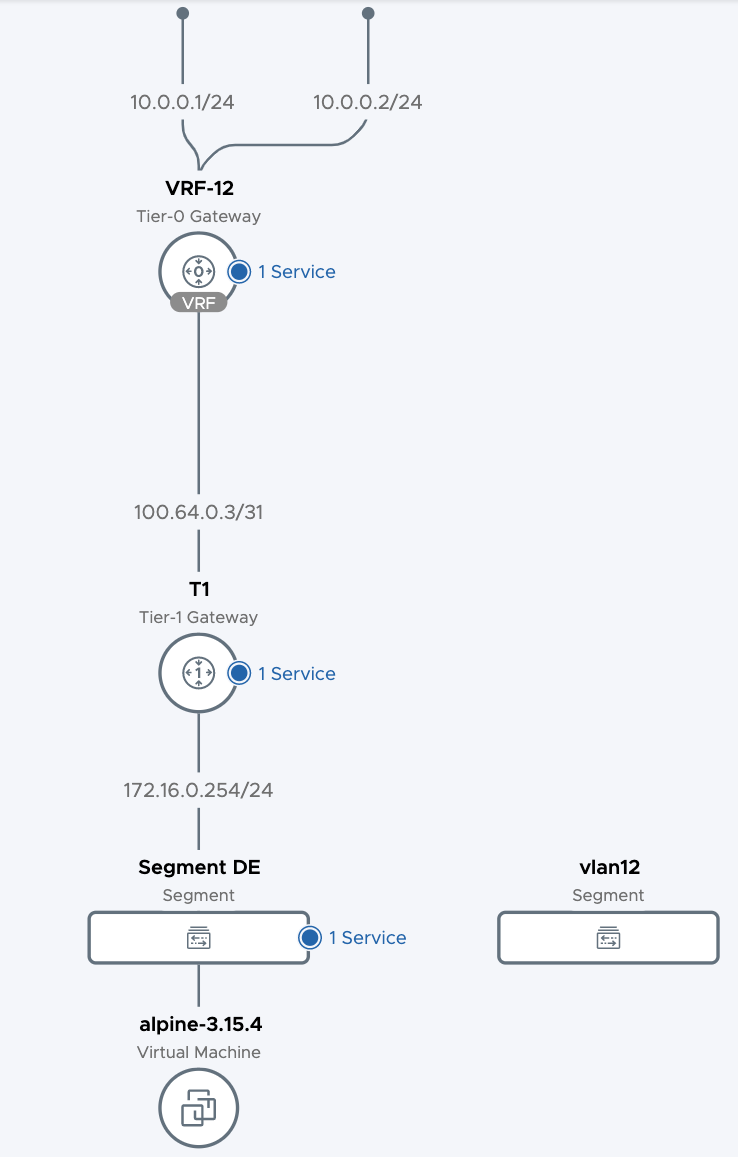

TopologyUK
