Comment configurer une interface réseau ?


Icons/System/eye-open Created with Sketch. 2374 vues 24.10.2024 Telecom / OverTheBox

Objectif

Découvrez comment configurer votre réseau depuis l'interface OverTheBox. Ce guide vous permet de configurer votre réseau dans d'autres topologies que celle présente par défaut.

Découvrez ainsi :

  • Comment transformer une interface WAN en interface LAN sur les OTB V3, V3 LTE et V2c.
  • Comment transformer une interface LAN en interface WAN sur l'OTB V2b.
  • Comment configurer une interface en IP statique.
  • Comment configurer une interface en PPPoE avec les offres internet d'OVHcloud.
  • Comment configurer une interface en 4G.

Prérequis

En pratique

Modifier la topologie réseau

Il est recommandé de redémarrer votre OverTheBox une fois la configuration terminée pour une bonne prise en compte de celle-ci.

Cette section explique comment modifier la topologie réseau par défaut d'une OverTheBox.

OTB V3 et V2c

Les OTB V3, V3 LTE et V2c ont quatre interfaces physiques, par défaut trois interfaces WAN et une interface LAN. Il est possible de transformer une interface WAN en interface LAN.

  • 1. Suppression
  • 2. Modifier le bridge
  • 3. Ajout au bridge
  • 4. Confirmation

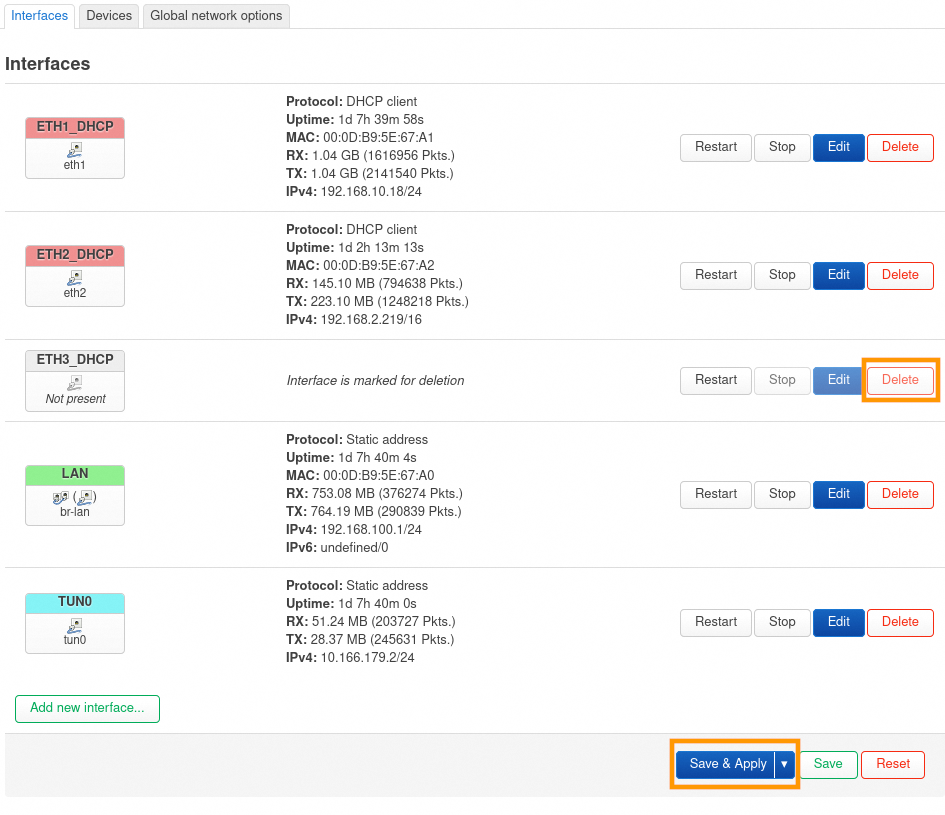

  • Rendez-vous dans l'onglet Network > Interfaces.
  • Supprimez l'interface que vous souhaitez ajouter au LAN avec le bouton Delete, dans notre exemple eth3_dhcp.
  • Confirmez vos changements avec le bouton Save & Apply.
  • Puis passez à l'étape 2 « Modifier le bridge ».

overthebox

  • Rendez-vous dans l'onglet Devices.
  • Modifiez le bridge br-lan à l'aide du bouton Configure....
  • Puis passez à l'étape 3 « Ajout au bridge ».

overthebox

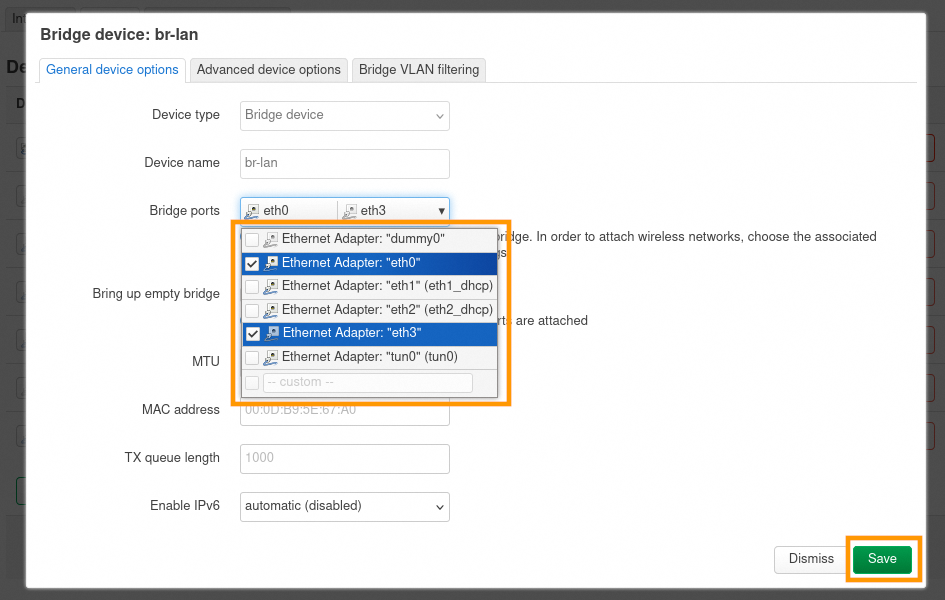

  • Modifiez le paramètre Bridge ports en sélectionnant l'interface, dans notre exemple eth3.
  • Confirmez avec le bouton Save.

overthebox

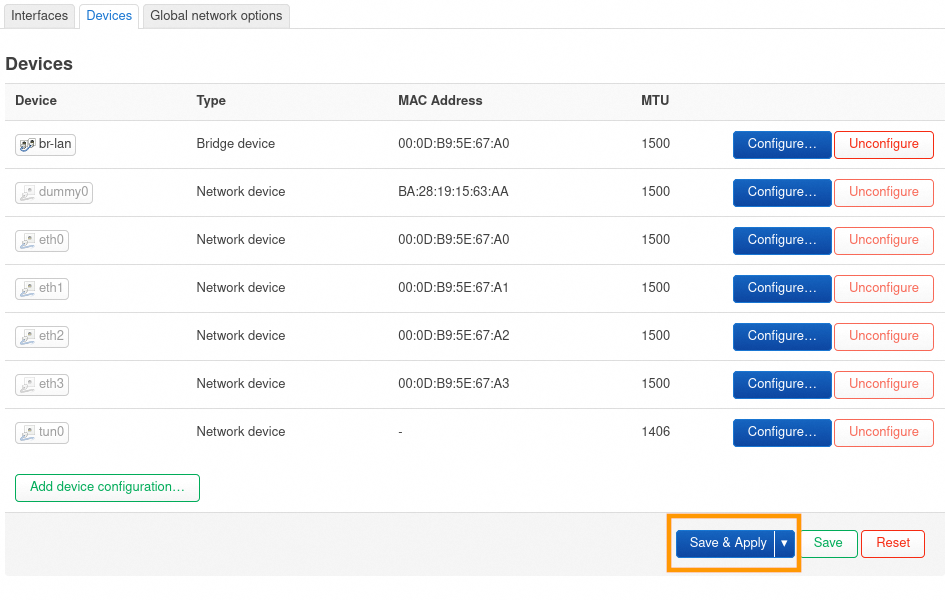

  • Confirmez vos changements avec le bouton Save & Apply.
  • Puis passez à l'étape 4 « Confirmation ».

overthebox

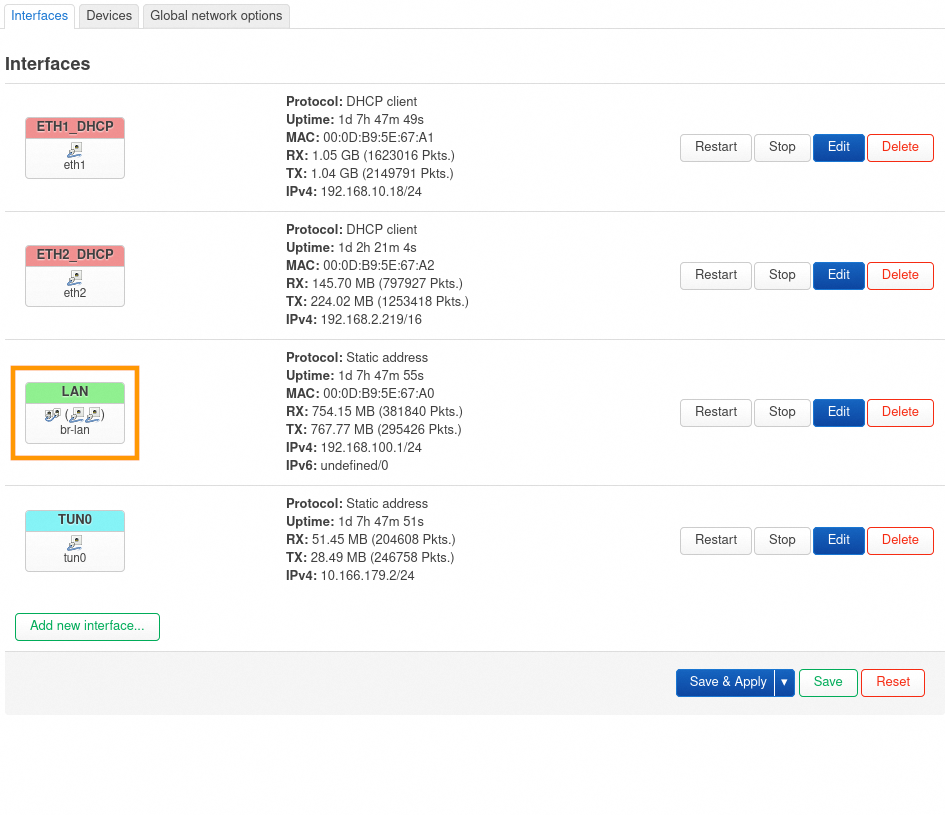

  • Retournez dans la section Interfaces.
  • Vérifiez que l'interface est présente dans le bridge en passant la souris au dessus des icônes.

overthebox

OTB V2B

L'OTB V2B a quatorze interfaces physiques, par défaut deux interfaces WAN et douze interfaces LAN. Il est possible de transformer une interface LAN en interface WAN pour ajouter une connexion supplémentaire.

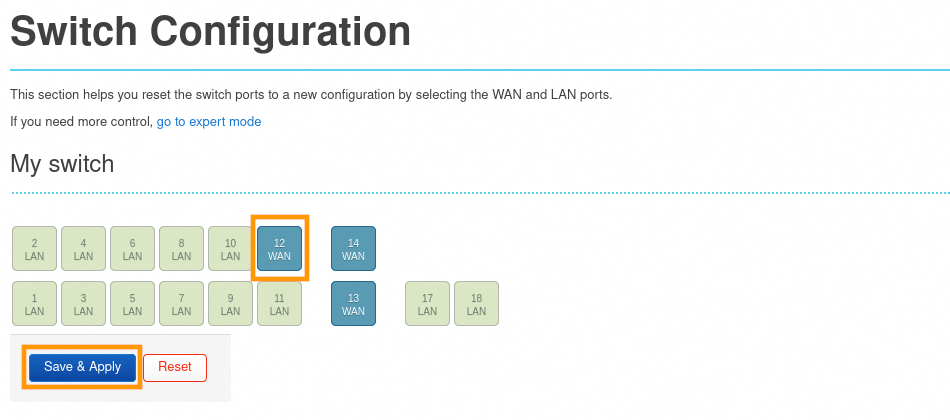

  • Rendez-vous dans l'onglet OverTheBox > Switch Configuration.
  • Cliquez sur le port que vous souhaitez modifier, dans notre exemple le port 12.
  • Validez la modification avec le bouton Save & Apply.
  • Le port est maintenant prêt pour être connecté à votre troisième connexion WAN.

overthebox

Modifier la configuration des interfaces

Il est recommandé de redémarrer votre OverTheBox une fois la configuration terminée pour une bonne prise en compte de celle-ci.

Cette section explique comment modifier la configuration des interfaces d'une OverTheBox.

Configurer une interface en IP statique

Si vous souhaitez qu'une interface utilise une IP statique plutôt que le DHCP de votre modem.

  • 1. Changer de protocole
  • 2. Configuration

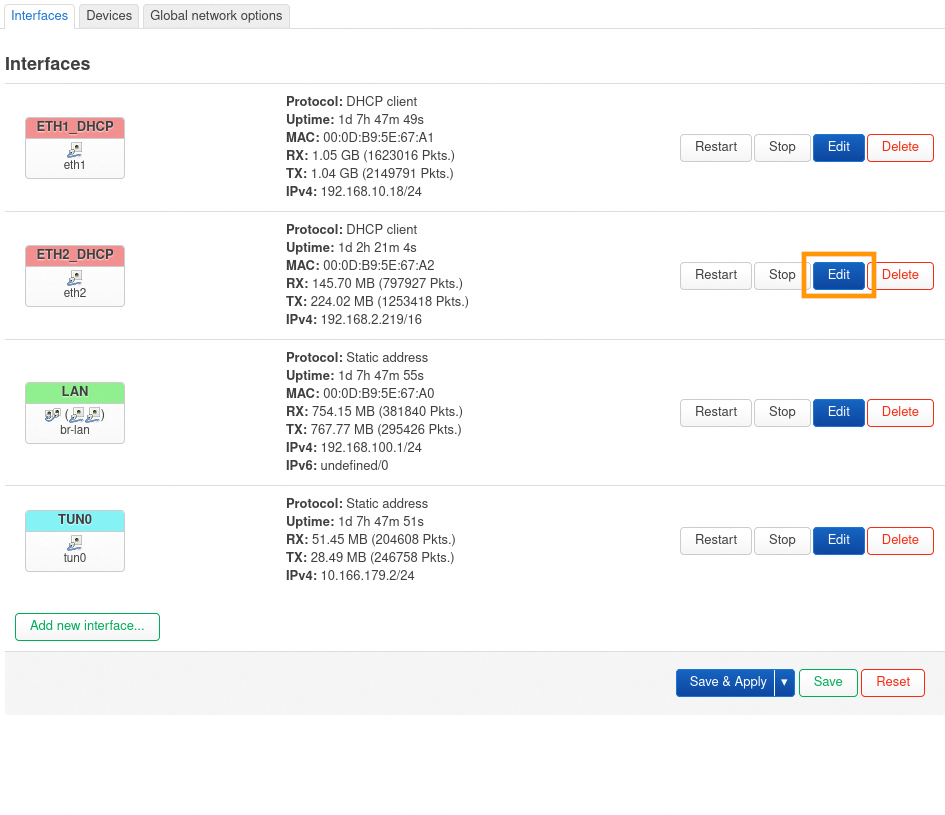

  • Rendez-vous dans l'onglet Network > Interfaces.
  • Sélectionnez l'interface à modifier, dans notre exemple eth2_dhcp.
  • Cliquez sur le bouton Edit.

overthebox

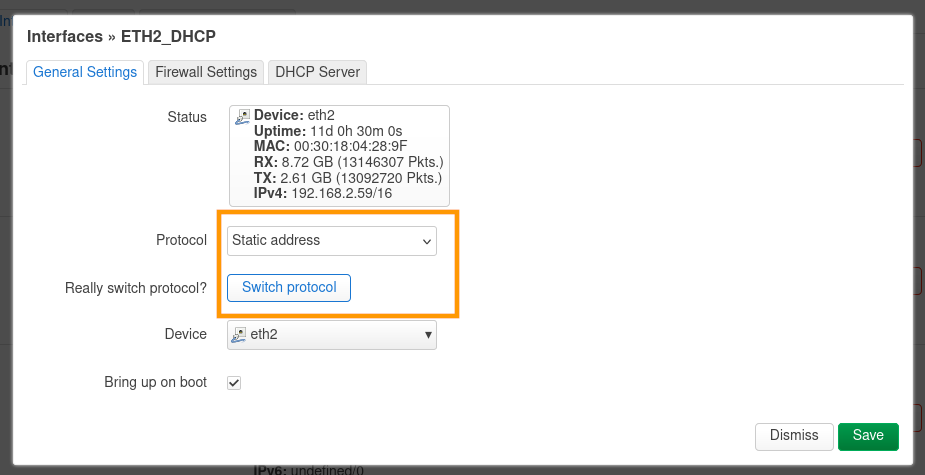

  • Modifiez le protocole en Static Address.
  • Cliquez sur le bouton Switch protocol.
  • Puis passez à l'étape 2 « Configuration ».

overthebox

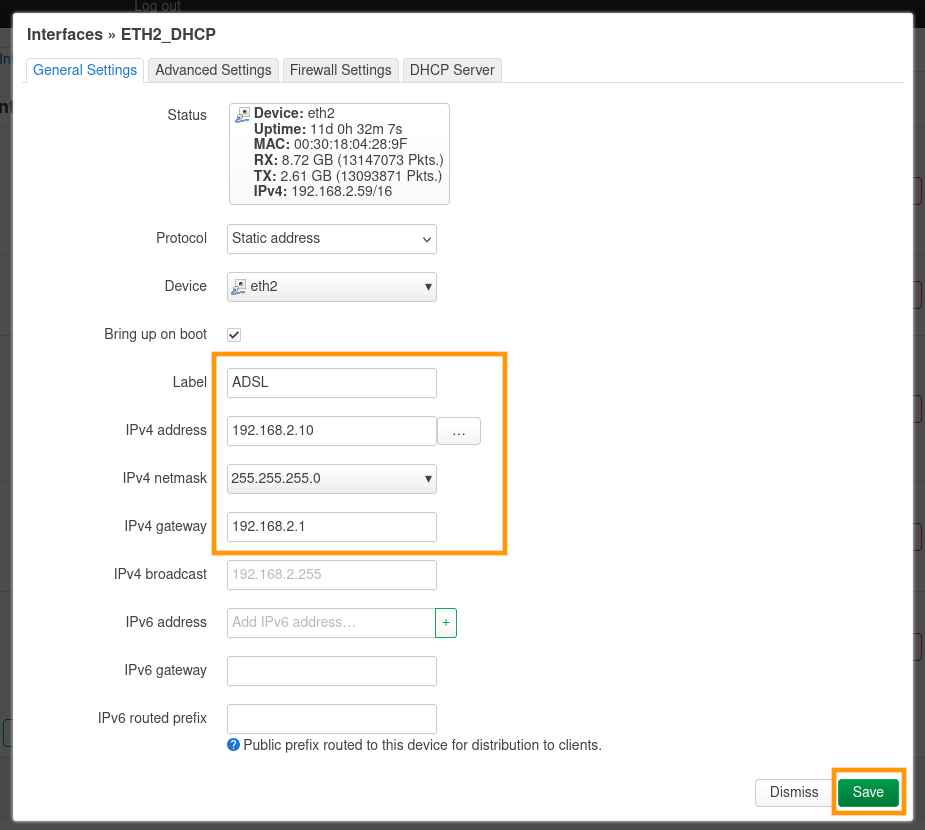

  • Dans le paramètre IPv4 address, renseignez l'IP statique que l'OverTheBox doit utiliser (cette IP ne doit pas être déjà utilisée). Pour notre exemple, 192.168.2.10.
  • Dans le paramètre IPv4 netmask, renseignez le masque de sous réseau. Pour notre exemple, le réseau est 192.168.2.0/24, le masque est donc 255.255.255.0.
  • Dans le paramètre IPv4 gateway, renseignez l'IP de passerelle de votre modem. Pour notre exemple, le modem a l'IP 192.168.2.1.
  • De manière facultative, vous pouvez donner un autre nom à l'interface avec le paramètre Label.
  • Confirmez vos changements avec le bouton Save.
  • Appliquez vos changements avec le bouton Save & Apply.

overthebox

Configurer une interface en PPPoE

Cette configuration n'est fonctionnelle qu'avec les offres internet d'OVHcloud.

Si vous souhaitez qu'une interface utilise le PPPoE plutôt que le DHCP de votre modem.

Tout d'abord, consultez le guide « Configurer un routeur manuellement » pour obtenir vos identifiants de connexion PPP ainsi que votre profil d'accès internet

  • 1. Changer de protocole
  • 2. Configuration
  • 3. Ajout du VLAN
  • 4. Utiliser le VLAN
  • Rendez-vous dans l'onglet Network > Interfaces.
  • Sélectionnez l'interface à modifier, dans notre exemple eth2_dhcp.
  • Cliquez sur le bouton Edit.

overthebox

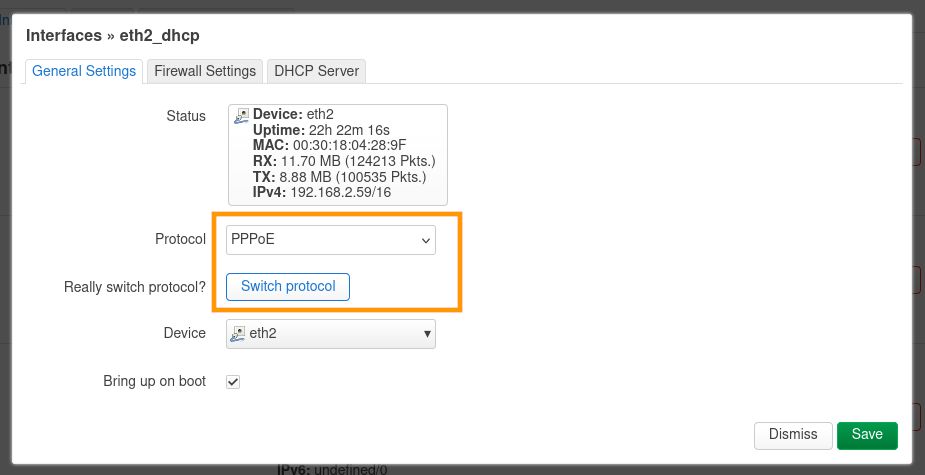

  • Modifiez le protocole en PPPoE.
  • Cliquez sur le bouton Switch protocol.
  • Puis passez à l'étape 2 « Configuration ».

overthebox

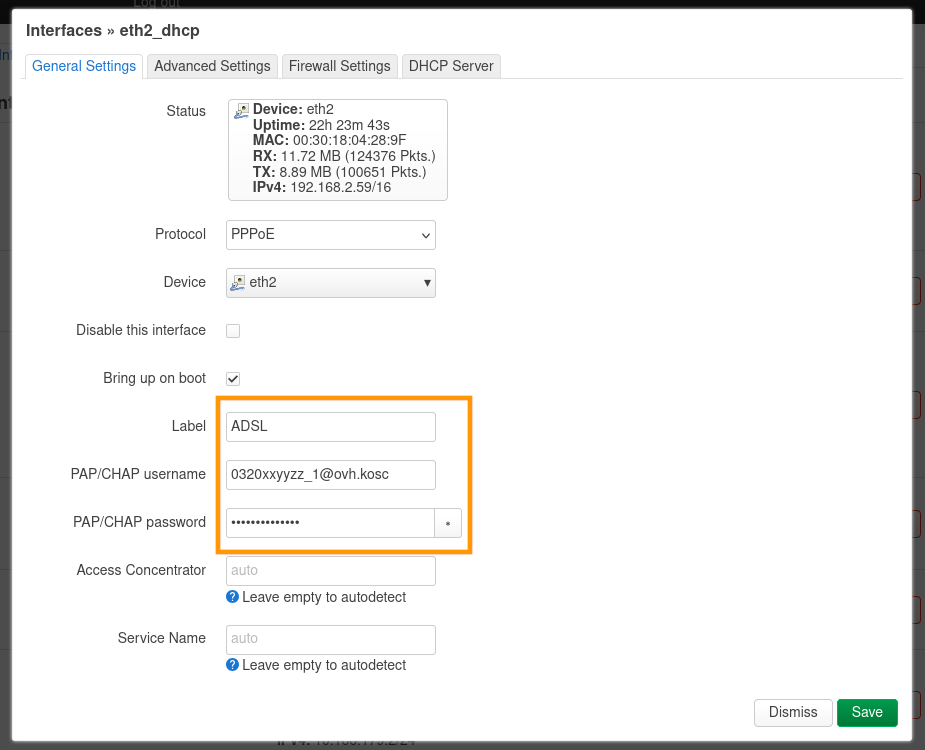

  • Dans le paramètre PAP/CHAP username, renseignez votre nom d'utilisateur PPP. Pour notre exemple, 0320xxyyzz_1@ovh.kosc.
  • Dans le paramètre PAP/CHAP password, renseignez votre mot de passe PPP reçu par e-mail.

overthebox

  • Rendez-vous dans la section Advanced Settings.
  • Vérifiez que le paramètre Obtain IPv6 address est correctement positionné sur Disabled. Si ce n'est pas le cas, modifiez-le.
  • Confirmez vos changements avec le bouton Save.
  • Appliquez vos changements avec le bouton Save & Apply.
  • Si votre profil d'accès internet nécessite un VLAN, passez à l'étape 3 « Ajout du VLAN ».

overthebox

  • Si votre profil d'accès internet est Standard, cette étape n'est pas nécessaire.
  • Si votre profil d'accès internet est Orange, vous devez utiliser le VLAN ID 835.
  • Si votre profil d'accès internet est Bouygues, vous devez utiliser le VLAN ID 4001.

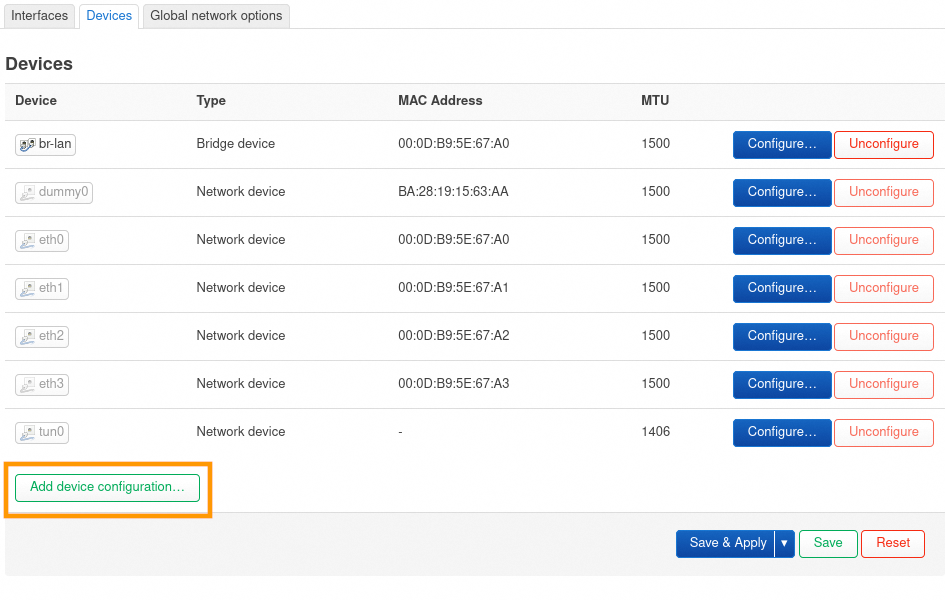

  • Rendez-vous dans l'onglet Devices.
  • Cliquez sur le bouton Add device configuration....

overthebox

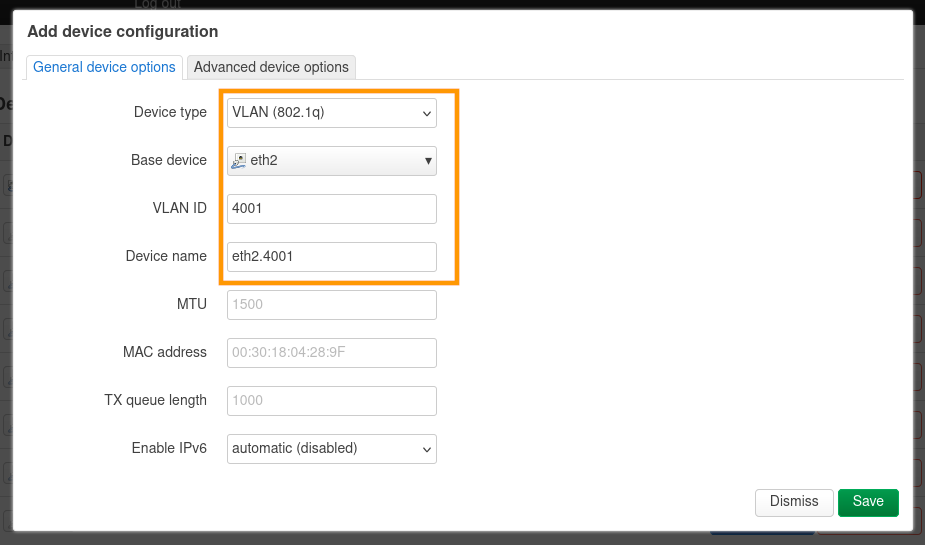

  • Dans le paramètre Device type, renseignez VLAN 802.1q.
  • Dans le paramètre Base device, renseignez l'interface. Pour notre exemple, eth2.
  • Dans le paramètre VLAN ID, renseignez le VLAN ID de votre profil d'accès internet. Pour notre exemple, en profil Bouygues, le VLAN ID est 4001.
  • Confirmez vos changements avec le bouton Save.
  • Appliquez vos changements avec le bouton Save & Apply.
  • Puis passez à l'étape 4 « Utiliser le VLAN ».

overthebox

  • Si votre profil d'accès internet est Standard, cette étape n'est pas nécessaire.

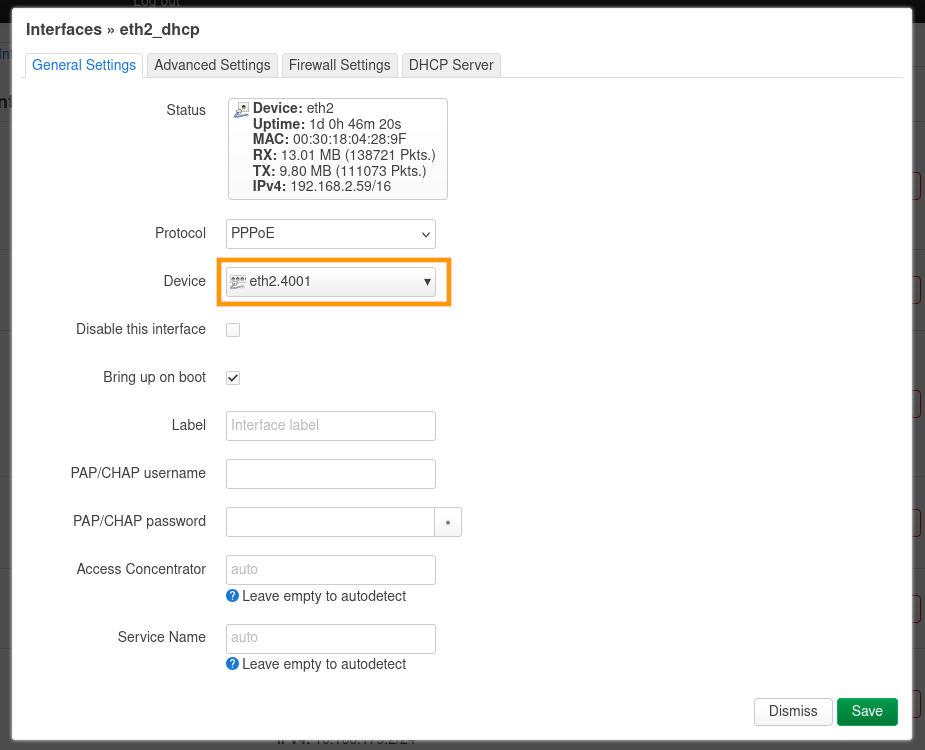

  • Retournez sur l'onglet Interfaces.
  • Cliquez sur le bouton Edit de l'interface.
  • Dans le paramètre Device, renseignez le device créé lors de l'étape précédente. Pour notre exemple, eth2.4001.
  • Confirmez vos changements avec le bouton Save.
  • Appliquez vos changements avec le bouton Save & Apply.

overthebox

Configurer une interface 4G

Cette section est pour un usage avancé, veuillez d'abord consulter le guide « Comment configurer un lien 4G sur OverTheBox? ».

Cette section est indiquée pour vous si :

  • Vous utilisez votre propre matériel avec un module 4G/5G intégré.
  • Vous souhaitez configurer manuellement une interface 4G.
  • Vous utilisez un modem USB qui n'utilise pas le DHCP.
  • Vous souhaitez aller plus loin dans la configuration d'une OTB V3 LTE.

Le protocole uqmi est disponible nativement sur OverTheBox, mais l'usage de ModemManager est recommandé.

  • 1. Exploration
  • 2. Ajout
  • 3. Configuration
  • 4. Vérification

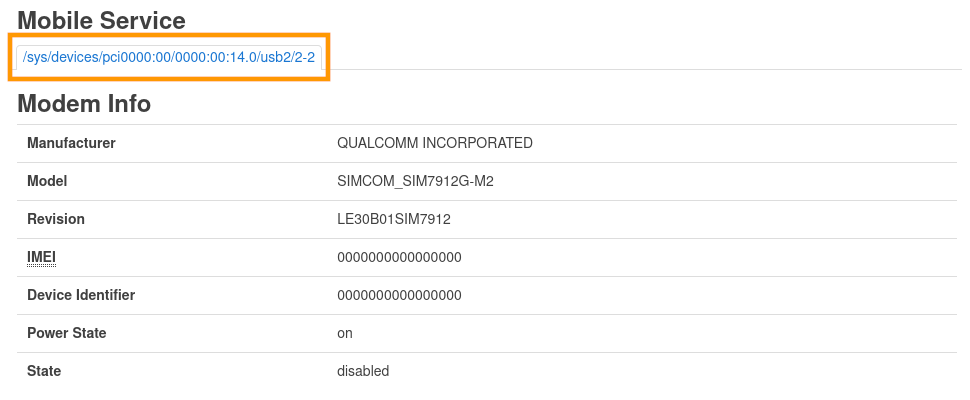

  • Rendez-vous dans l'onglet Status > Mobile Service.
  • Notez le device utilisé par votre interface, dans notre exemple : /sys/devices/pci0000:00/0000:00:14.0/usb2/2-2.
  • Puis passez à l'étape 2 « Ajout ».

overthebox

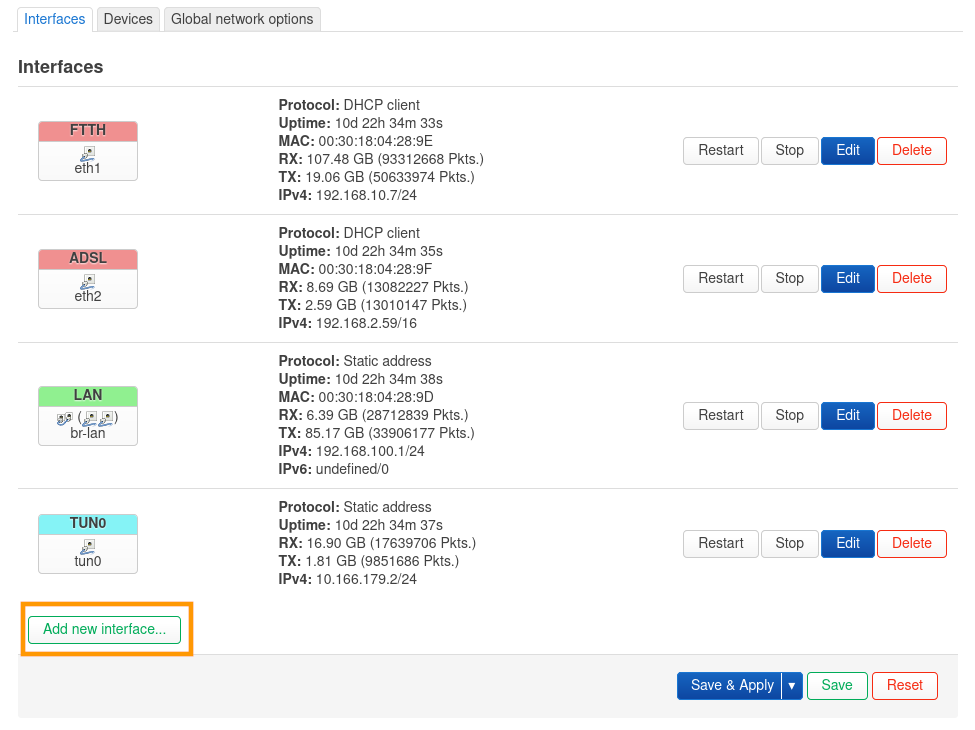

  • Retournez sur l'interface web.
  • Rendez-vous dans l'onglet Network > Interfaces.
  • Cliquez sur le bouton Add new interface....

overthebox

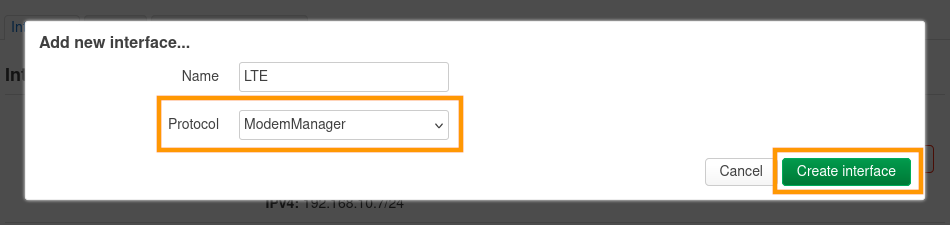

  • Dans le paramètre Name, renseignez un nom. Pour notre exemple, LTE.
  • Dans le paramètre Protocol, renseignez ModemManager.
  • Cliquez sur le bouton Create Interface.
  • Puis passez à l'étape 3 « Configuration ».

overthebox

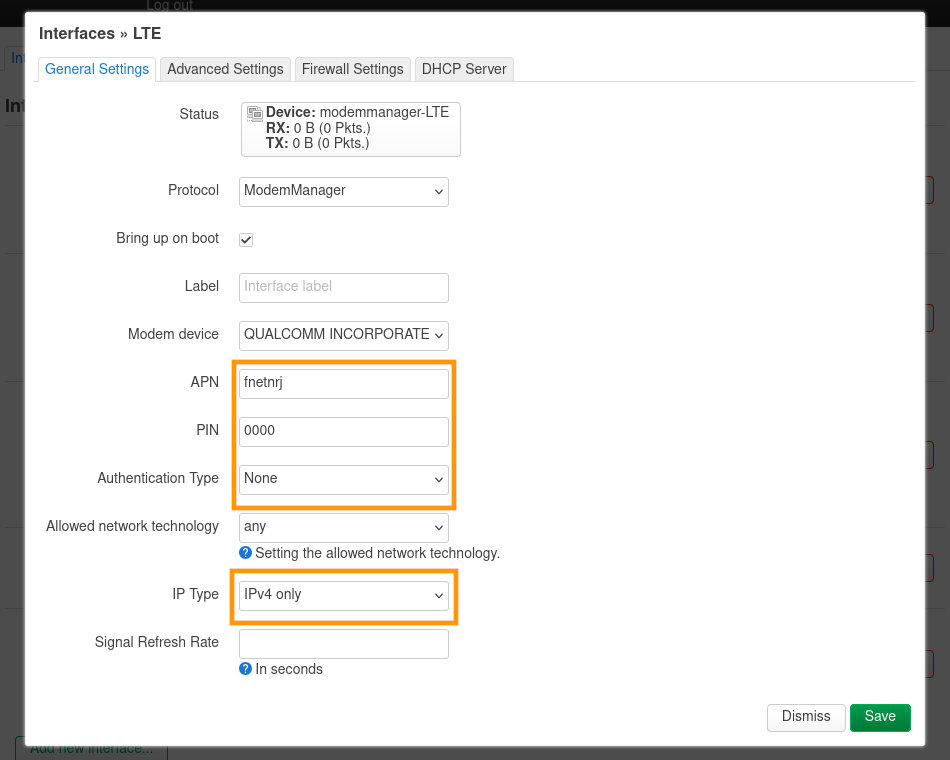

  • Dans le paramètre Modem Device, choisissez le device récupéré à l'étape 1. Pour notre exemple, /sys/devices/pci0000:00/0000:00:14.0/usb2/2-2.
  • Dans le paramètre APN, renseignez l'APN de votre opérateur.
  • Dans le paramètre PIN, renseignez le PIN de votre carte SIM.
  • Dans le paramètre Authentication Type, renseignez le champ en suivant les recommandations de votre opérateur, par défaut None pour les opérateurs nationaux.
  • Dans le paramètre IP Type, renseignez IPv4 only.

overthebox

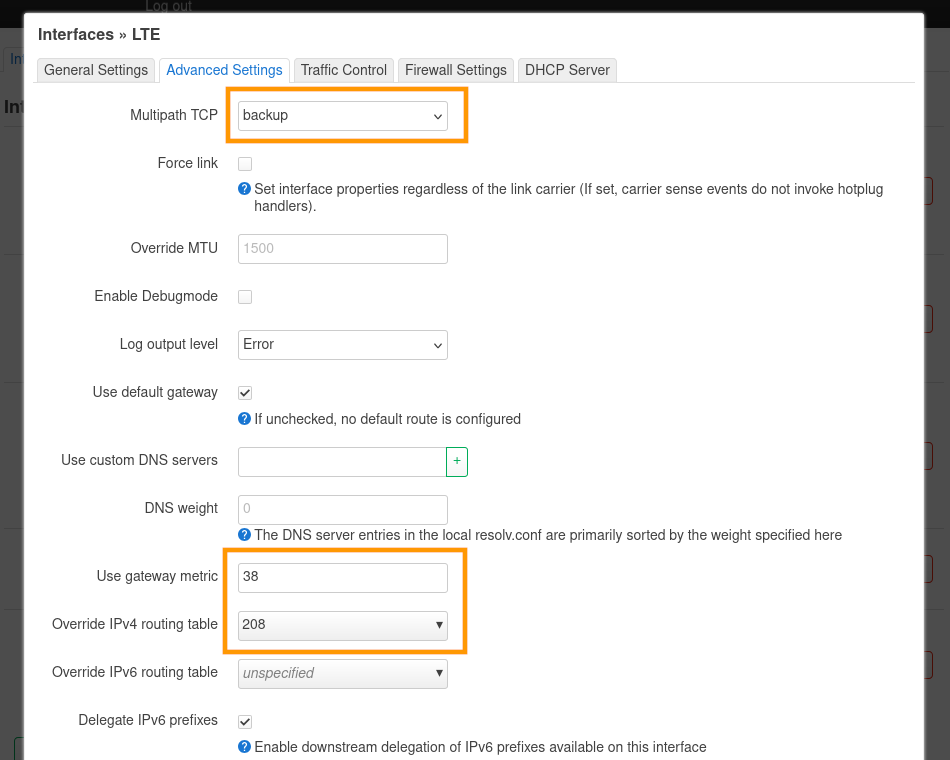

  • Rendez-vous dans la section Advanced Settings.
  • Vérifiez que le paramètre Multipath TCP est correctement positionné sur enabled ou backup.
  • Dans le paramètre Use gateway metric, renseignez un poids, idéalement plus haut que les interfaces physiques, par exemple 38.
  • Dans le paramètre Override IPv4 routing table, renseignez une table, idéalement plus haute que les interfaces physiques, par exemple 208 (ce paramètre ne peut pas dépasser 253).

overthebox

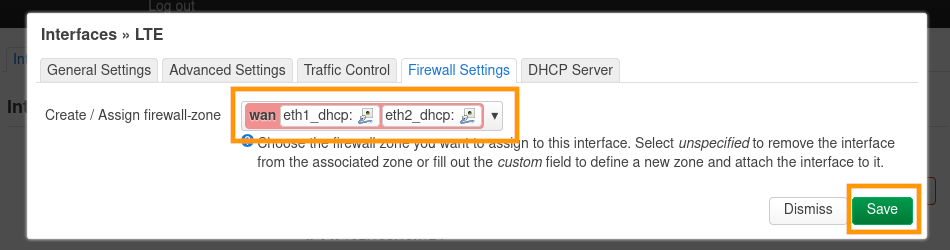

  • Rendez-vous dans la section Firewall.
  • Dans le paramètre Create / Assign firewall-zone, choisissez la zone wan en rouge.
  • Confirmez vos changements avec le bouton Save.

overthebox

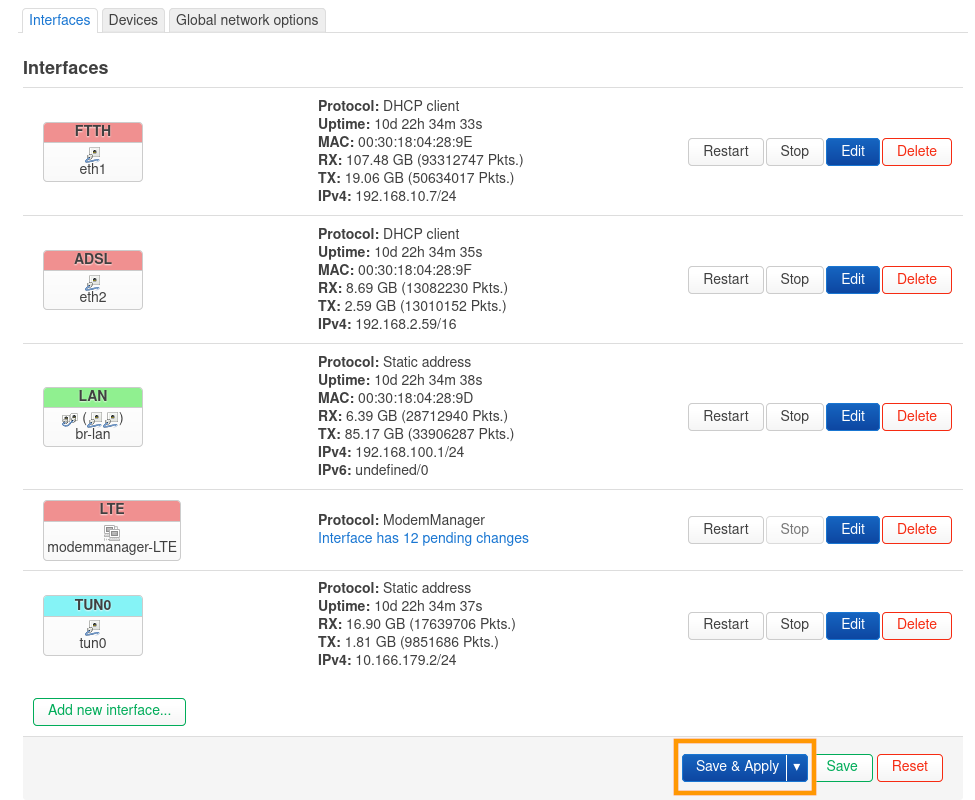

  • Appliquez vos changements avec le bouton Save & Apply.
  • Puis passez à l'étape 4 « Vérification ».

overthebox

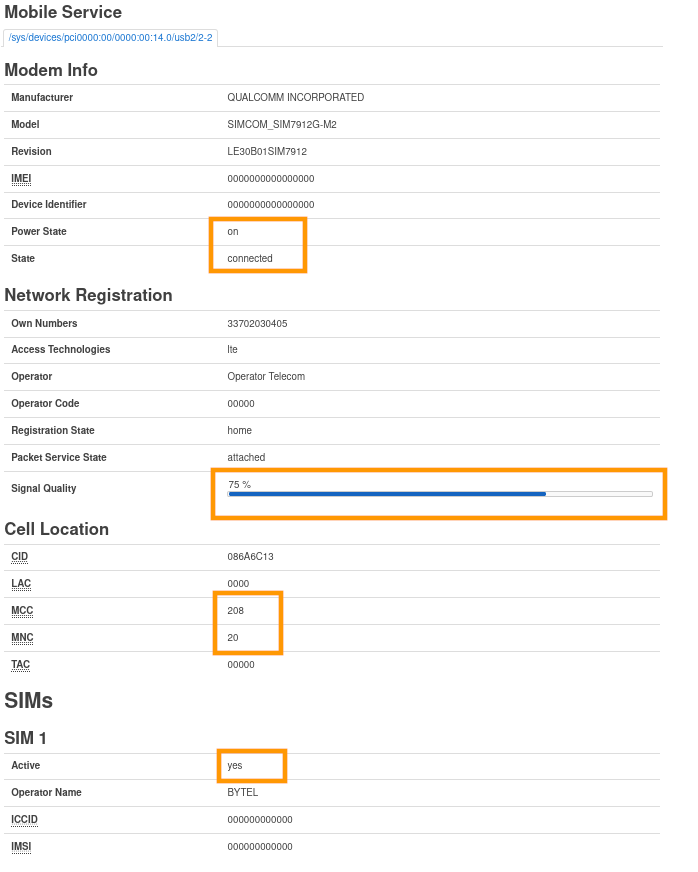

  • Rendez-vous dans l'onglet Status > Mobile Service.
  • Vérifiez que le paramètre Power State est sur on.
  • Vérifiez que le paramètre State est sur connected.
  • Vérifiez que le paramètre Signal Quality est au-dessus de 50%. Une valeur plus basse indique une mauvaise réception.
  • Vérifiez que les paramètres MCC et MNC correspondent aux valeurs fournies par votre opérateur.
  • Vérifiez que le paramètre Active de la carte SIM est sur yes.

overthebox

Aller plus loin

Configurations avancées des interfaces

Ce guide contient de nombreuses informations vous permettant d'établir des configurations avancées de vos interfaces.

  • Pour des configurations à base de VLAN, consultez les étapes 3 et 4 de la section « Configurer une interface en PPPoE ».
  • Pour la création manuelle d'une interface WAN, consultez l'étape 3 de la section « Configurer une interface en 4G », en particulier les paramètres de la section Advanced Settings et Firewall.
  • Pour la création et la configuration d'un bridge, consultez la section « OTB V3 et V2c ».

OverTheBox étant basé sur OpenWRT, vous pouvez également consulter la documentation OpenWRT.
