Comment configurer le réseau local d'une OverTheBox ?

Objectif

Découvrez comment configurer votre réseau local depuis l'interface de votre OverTheBox. Ce guide vous permet de :

• Modifier l'adressage du réseau local de l'OverTheBox.
• Modifier la configuration DHCP de l'OverTheBox.
• Modifier la configuration DNS de l'OverTheBox.

Prérequis

• Une OverTheBox fournie par OVHcloud ou une installation depuis le projet Open Source.
• Être connecté à l'interface web de l'OverTheBox depuis overthebox.ovh ou 192.168.100.1.

En pratique

Modifier l'adressage local

• Rendez-vous dans l'onglet Network > Interfaces.

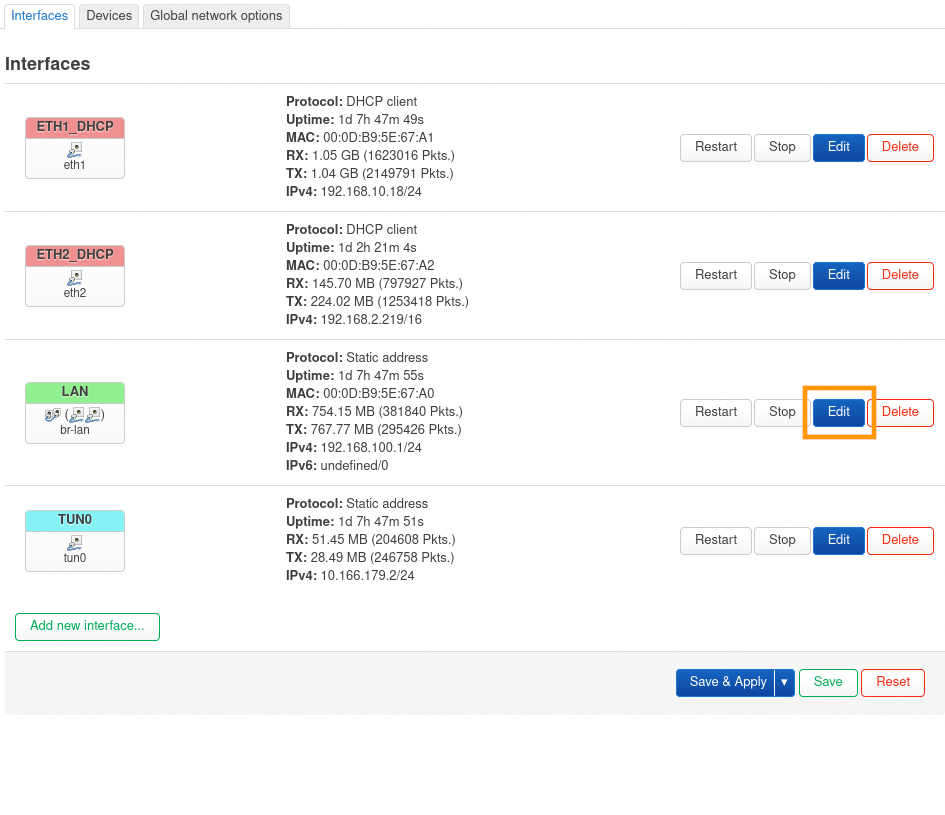

• Cliquez sur le bouton Edit de l'interface LAN.

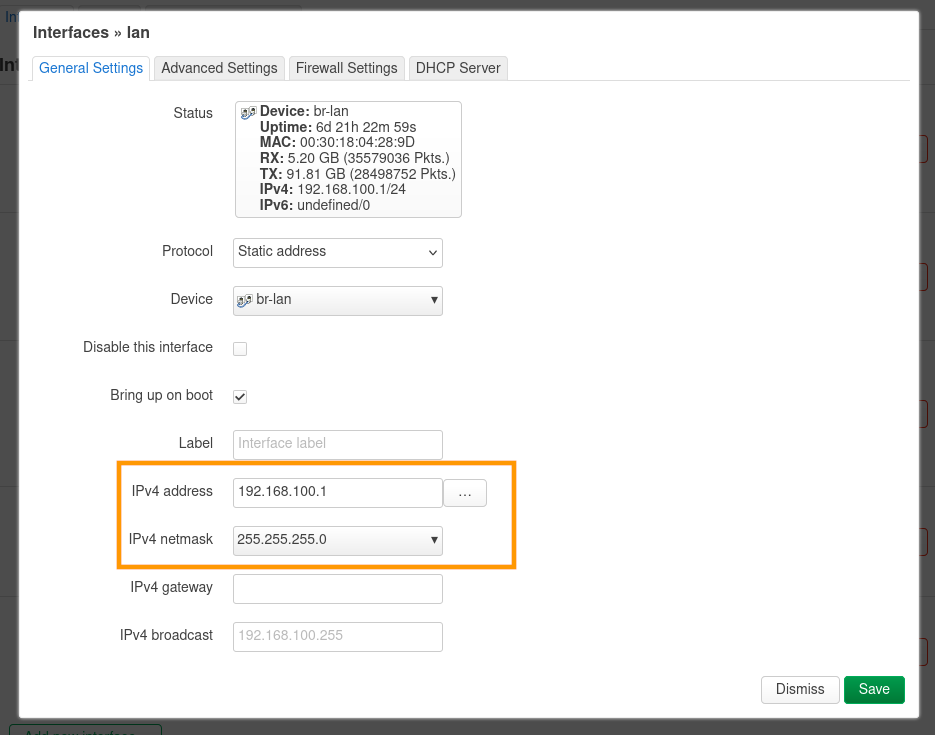

• Modifiez le paramètre IPv4 address pour modifier l'IP locale de l'OverTheBox.
• Modifiez le paramètre IPv4 netmask si vous souhaitez que votre réseau local soit différent d'un sous-réseau /24. Un réseau /24 permet de distribuer 254 IP, il n'est en général pas nécessaire de le modifier.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Modifier la plage du DHCP

• Rendez-vous dans l'onglet Network > Interfaces.
• Cliquez sur le bouton Edit de l'interface LAN.

• Rendez-vous dans l'onglet DHCP Server.
• Modifiez le paramètre Start pour modifier le début de la plage utilisée par le serveur DHCP.
• Modifiez le paramètre Limit pour modifier le nombre d'IP que le DHCP peut allouer.
• Modifiez le paramètre Lease Time pour modifier la durée de validité d'une allocation DHCP.
• Par défaut, comme dans notre exemple, le serveur DHCP alloue des IP de 192.168.100.100 à 192.168.100.250 pour une durée de 12 heures.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Désactiver le serveur DHCP

• Rendez-vous dans l'onglet Network > Interfaces.
• Cliquez sur le bouton Edit de l'interface LAN.

• Rendez-vous dans l'onglet DHCP Server.

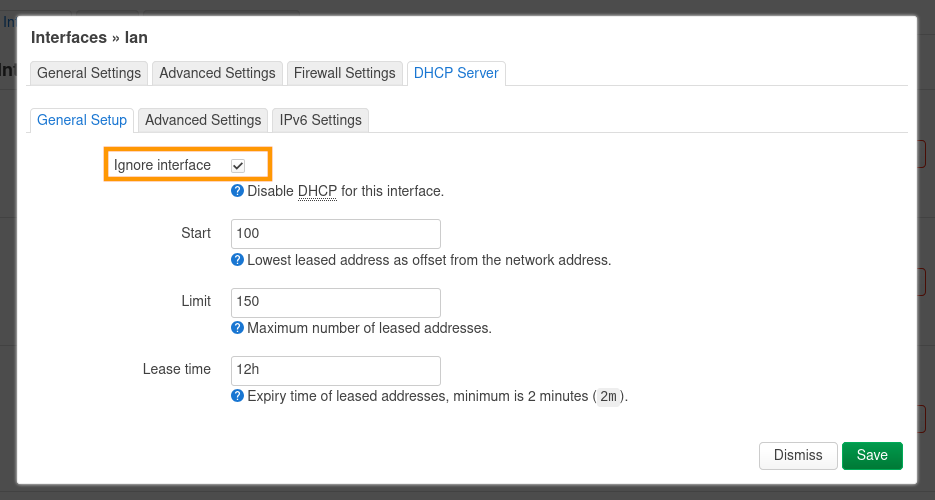

• Cochez le paramètre Ignore interface pour désactiver le serveur DHCP complètement.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Désactiver l'allocation dynamique du DHCP

• Rendez-vous dans l'onglet Network > Interfaces.
• Cliquez sur le bouton Edit de l'interface LAN.

• Rendez-vous dans l'onglet DHCP Server > Advanced Settings.

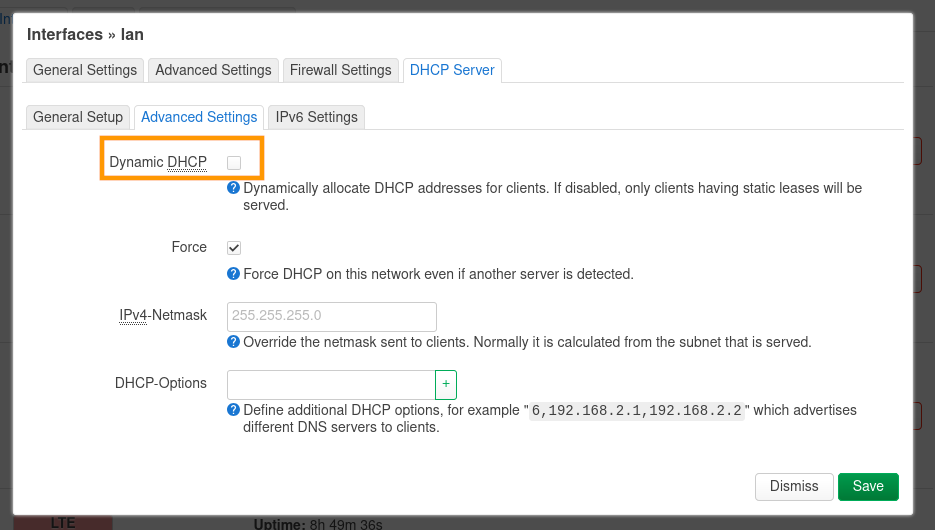

• Décochez le paramètre Dynamic DHCP pour désactiver les allocations dynamiques du serveur DHCP.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Configurer un bail DHCP statique

• Rendez-vous dans l'onglet Network > DHCP and DNS.

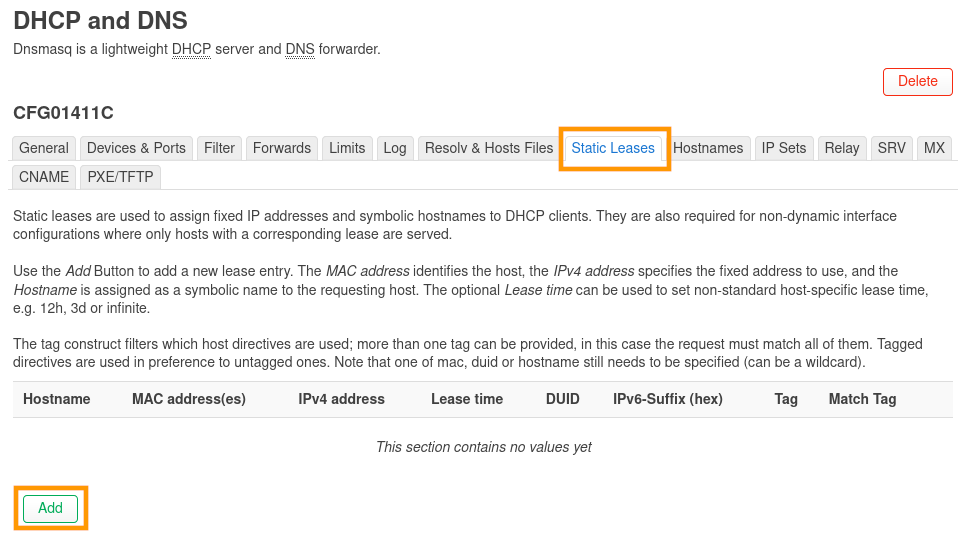

• Rendez-vous dans la section Static Leases.
• Cliquez sur le bouton Add pour ajouter un nouveau bail statique.

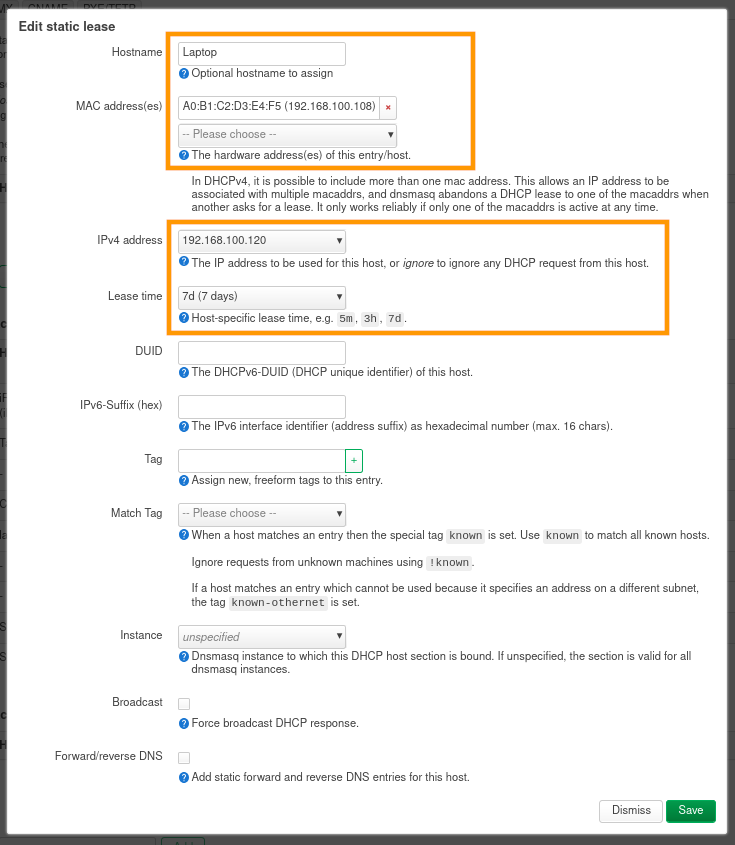

• Modifiez le paramètre Hostname pour modifier le nom d'hôte, dans notre exemple l'équipement sera Laptop.
• Modifiez le paramètre MAC address pour sélectionner l'adresse MAC sur laquelle s'applique la règle. Vous pouvez la sélectionner dans le menu déroulant si l'appareil est déjà connecté au DHCP de l'OverTheBox, ou l'entrer manuellement en remplissant le champ custom.
• Modifiez le paramètre IPv4 address pour configurer l'adresse IP que le DHCP allouera à l'équipement. Le serveur DHCP allouera toujours cette adresse IP à l'équipement.
• Si vous le souhaitez, modifiez le paramètre Lease time pour allonger le temps d'allocation du bail DHCP pour cet équipement.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Configurer les DNS

Par défaut, l'OverTheBox utilise les serveurs DNS d'OVHcloud mais vous pouvez les modifier.

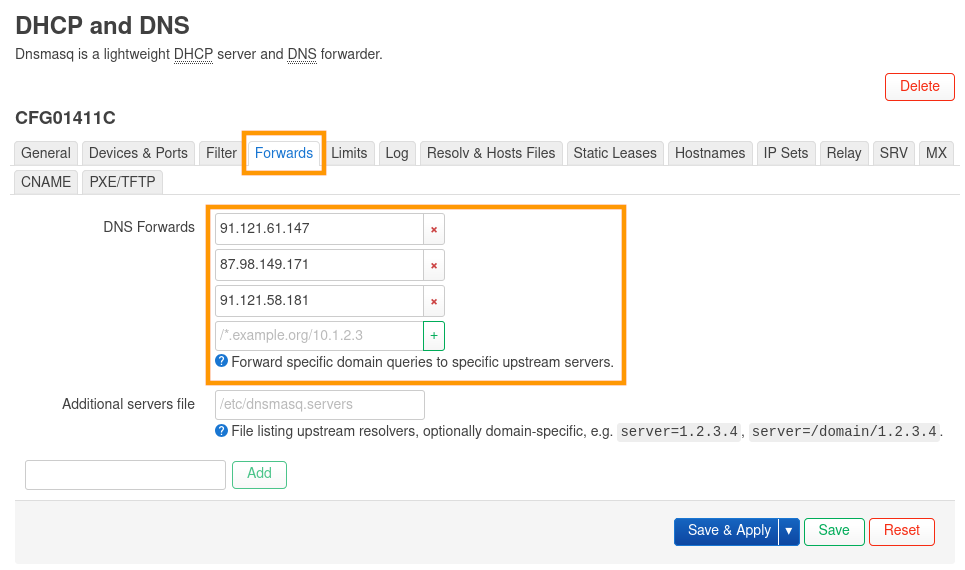

• Rendez-vous dans l'onglet Network > DHCP and DNS.
• Rendez-vous dans la section Forwards.
• Modifiez le paramètre DNS Forwards pour configurer les serveurs DNS utilisés par le serveur DHCP.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Configurer un nom de domaine local

Il est possible de configurer un nom de domaine local qui vous permettra d'accéder directement à vos équipements par un nom de domaine.

• Rendez-vous dans l'onglet Network > DHCP and DNS.
• Rendez-vous dans la section General.

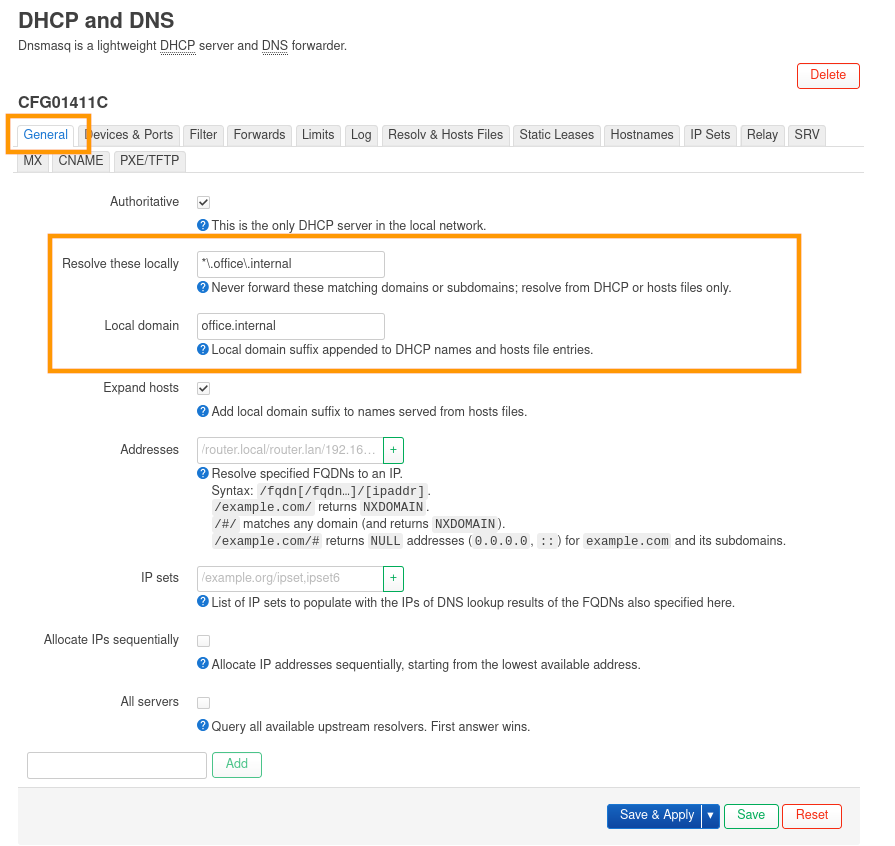

• Modifiez le paramètre Resolve this locally pour indiquer au serveur DHCP qu'il ne doit pas chercher l'équipement sur un DNS externe. Dans notre cas, le nom de domaine utilisé étant office.internal, nous indiquons donc *\.office.internal\.
• Modifiez le paramètre Local domain pour indiquer au serveur DHCP quel nom de domaine local utiliser. Dans notre cas, le nom de domaine utilisé étant office.internal, un serveur NAS avec le nom d'hôte nas sera accessible via le nom de domaine nas.office.internal par les autres équipements présents dans le réseau local de l'OverTheBox.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Configurer une option DHCP

• Rendez-vous dans l'onglet Network > Interfaces.
• Cliquez sur le bouton Edit de l'interface LAN.

• Rendez-vous dans l'onglet DHCP Server > Advanced Settings.

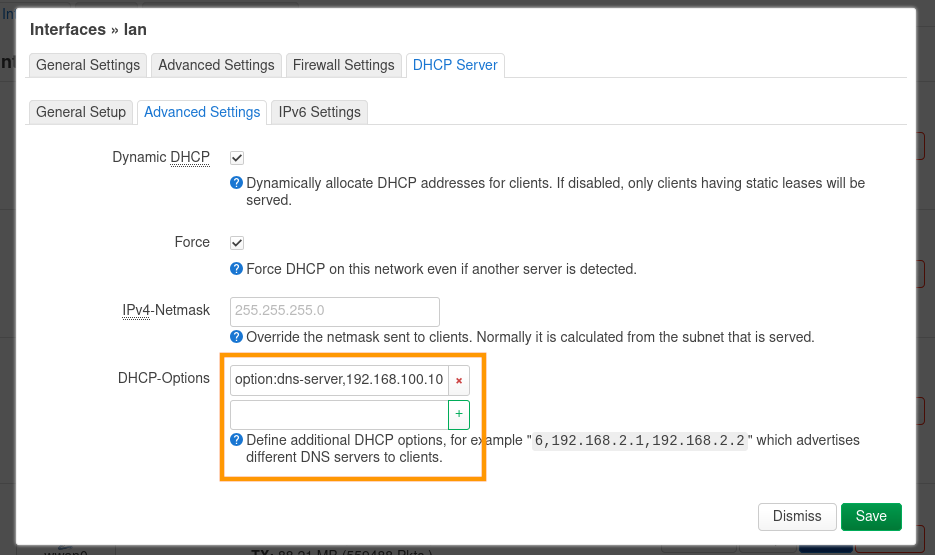

• Modifiez le paramètre DHCP-options avec les paramètres souhaités. Par exemple, pour un serveur Active Directory avec l'IP 191.168.100.10, ajoutez l'option option:dns-server,192.168.100.10.
• Cliquez sur + pour confirmer vos modifications.
• Cliquez sur Save pour sauvegarder vos modifications.
• Cliquez sur Save & Apply pour appliquer vos modifications.

Aller plus loin

Configurer les interfaces

Si vous souhaitez modifier la configuration des interfaces ou le schéma réseau de l'OverTheBox, consultez le guide « Comment configurer une interface réseau ? ».

OverTheBox étant basé sur OpenWRT, vous pouvez également consulter la documentation OpenWRT.
