Comment étendre un réseau privé OVHcloud à travers les régions Public Cloud

Objectif

L'objectif de ce guide est d'aider les utilisateurs OVHcloud à configurer et à étendre un réseau privé à travers plusieurs régions Public Cloud, tout en évitant les conflits d'IP et en assurant la stabilité du réseau. Il couvre les bonnes pratiques pour :

• Attribuer des pools d'IP distincts par région.
• Gérer les VLAN à travers les régions ou d'autres produits OVHcloud.
• Utiliser le DHCP en tant que service pour d'autres infrastructures, comme les serveurs Bare Metal.
• Fournir des instructions détaillées en utilisant l'espace client OVHcloud, Horizon, l'OpenStack CLI et Terraform.

En suivant ce guide, les utilisateurs seront capables de déployer un réseau privé multi-régions sécurisé et fiable avec OVHcloud.

Contexte et aperçu de la solution

Défis

Lorsqu'un réseau privé est étendu à travers plusieurs régions Public Cloud OVHcloud ou connecté à d'autres produits OVHcloud via un vRack, un défi majeur surgit en raison de la manière dont l'adressage IP est géré.

Les instances Public Cloud reçoivent automatiquement leurs adresses IP privées via le DHCP OpenStack ou cloud-init, et ce mécanisme ne peut pas être désactivé. En même temps, tous les réseaux privés utilisant le même VLAN à l'intérieur d'un vRack doivent partager un espace d'adressage commun. Cela signifie qu'en l'absence d'une planification appropriée, le même VLAN peut finir par attribuer des adresses IP chevauchantes ou identiques à travers les régions ou entre différents services OVHcloud.

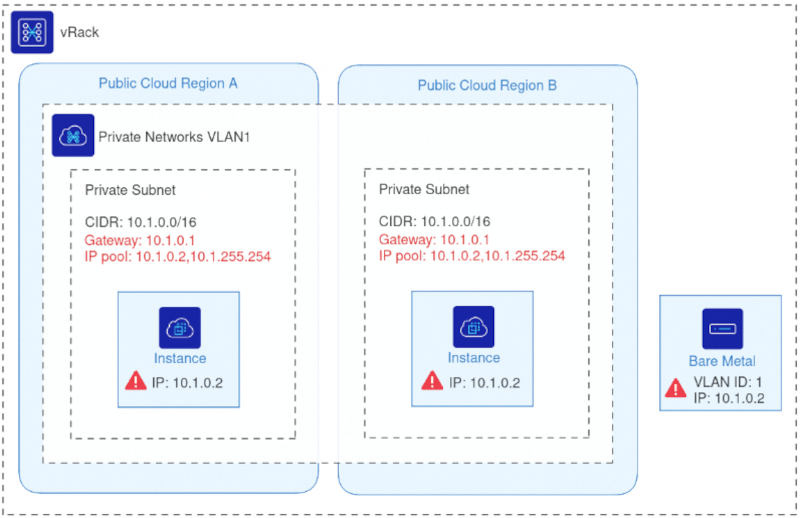

Pour illustrer ce problème, le diagramme suivant montre un exemple de ce qu'il faut éviter :

Dans cet exemple, deux instances Public Cloud situées dans des régions différentes et un serveur Bare Metal partagent le même ID VLAN et la même adresse IP leur a été attribuée.

Lorsque plusieurs machines partagent la même IP sur le même VLAN, le réseau devient instable. Les paquets ne peuvent pas déterminer de manière fiable vers quelle machine ils doivent aller. Par exemple, tout trafic envoyé à 10.1.0.2 peut atterrir sur un hôte imprévisible, entraînant une connectivité irrégulière, des erreurs de routage et une interruption de service.

Ce problème devient plus grave lorsque les environnements s'étendent à travers plusieurs régions ou produits. Par conséquent, une approche structurée de l'allocation d'IP, telle que la division du sous-réseau en pools dédiés par région, est essentielle pour maintenir un réseau vRack stable, prévisible et sans conflit.

Aperçu de la solution

Pour éviter les conflits d'IP et assurer une communication stable à travers un réseau vRack étiré, chaque région Public Cloud doit utiliser un pool d'IP dédié au sein du même sous-réseau privé. En segmentant le sous-réseau en plages d'allocation non chevauchantes, OVHcloud garantit que les services DHCP OpenStack dans différentes régions n'attribuent jamais des adresses IP en double, même lorsque tous les réseaux partagent le même VLAN ID.

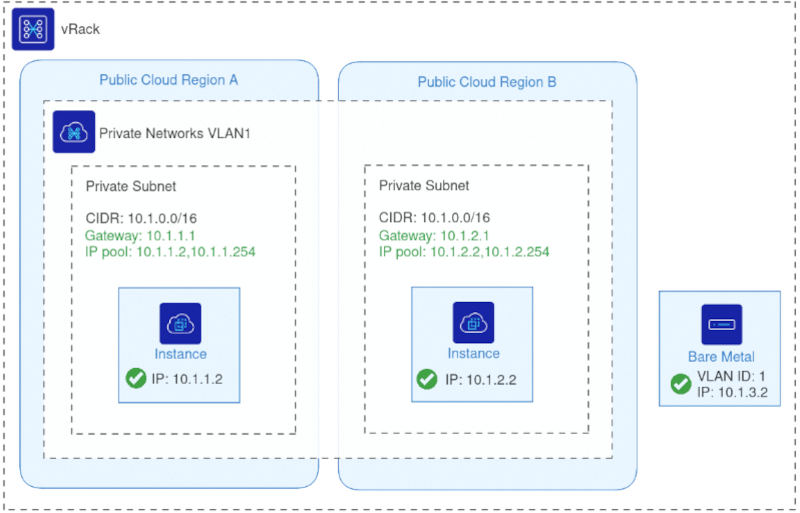

Le diagramme ci-dessous illustre la configuration corrigée :

Chaque région utilise le même VLAN ID mais tire les IPs d'une plage d'allocation distincte au sein du sous-réseau partagé, éliminant ainsi tout risque de chevauchement.

Avec cette approche :

• Toutes les régions restent parties intégrantes du même réseau privé L2 via le vRack.
• Le DHCP continue à fonctionner normalement dans chaque région, car OpenStack attribue des IPs uniquement depuis sa plage désignée.
• D'autres produits OVHcloud (tels que Bare Metal, Serveurs Dédiés ou Private Cloud) peuvent rejoindre le même VLAN sans créer de conflits d'adresses.
• Les charges de travail multi-régions, les migrations et les déploiements hybrides fonctionnent de manière fiable sur un réseau privé unifié.

Cette solution préserve la flexibilité d'un seul VLAN étiré tout en imposant une gestion d'IP prévisible et sans conflit. La section suivante explique comment configurer ce déploiement en utilisant l'espace client OVHcloud, Horizon, l'OpenStack CLI ou Terraform.

Exemples d'utilisation

Voici quelques scénarios pratiques où l'extension d'un réseau privé OVHcloud à travers des régions ou son intégration à d'autres produits OVHcloud peut résoudre des défis pratiques.

• Base de données sur Bare Metal & Application sur Public Cloud : Connecter un serveur de base de données Bare Metal avec des applications exécutées dans des régions Public Cloud en utilisant le même VLAN sans conflits d'IP.
• DHCP as a Service pour les serveurs Bare Metal : Attribuer des IPs depuis les réseaux Public Cloud aux serveurs Bare Metal via le DHCP pour une intégration transparente.
• Migration entre les régions Public Cloud : Déplacer des charges de travail d'une région à une autre tout en maintenant le réseau privé cohérent et en évitant les conflits d'IP.
• Services multi-régions : Exécuter des services distribués à travers plusieurs régions Public Cloud avec un réseau privé unifié pour une communication sécurisée.
• Intégration avec d'autres produits OVHcloud : Connecter des instances Public Cloud avec Private Cloud, Serveurs Dédiés ou d'autres services OVHcloud via vRack.

Prérequis

• Un projet Public Cloud dans votre compte OVHcloud
• Connaissances de base en réseau
• Être connecté à l'espace client OVHcloud
• Être connecté à l'interface Horizon

En pratique

Cette section fournit des instructions pas à pas pour configurer un réseau privé étiré à travers plusieurs régions Public Cloud OVHcloud. Vous pouvez utiliser l'espace client OVHcloud & Horizon, l'OpenStack CLI ou Terraform.

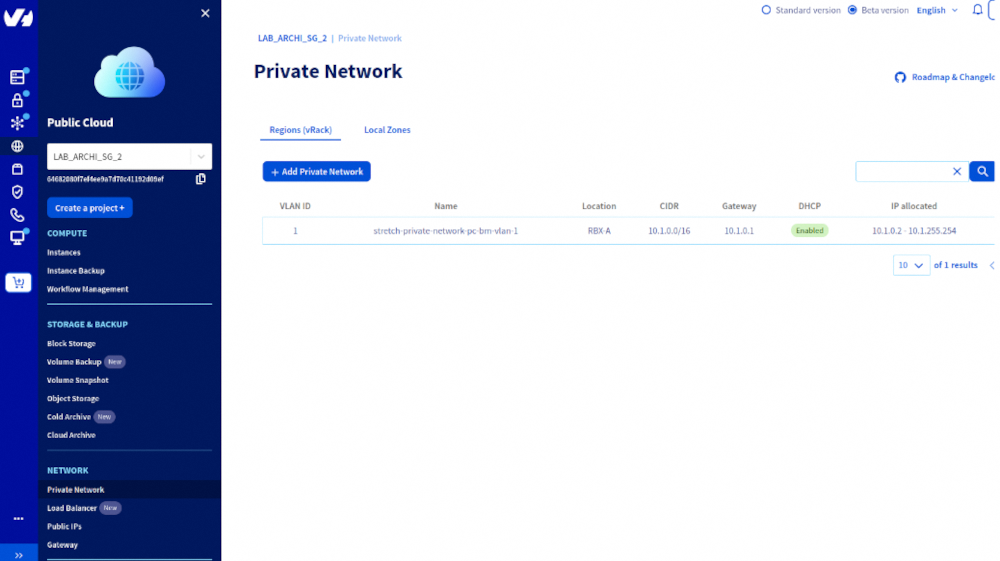

Configuration pour Public Cloud

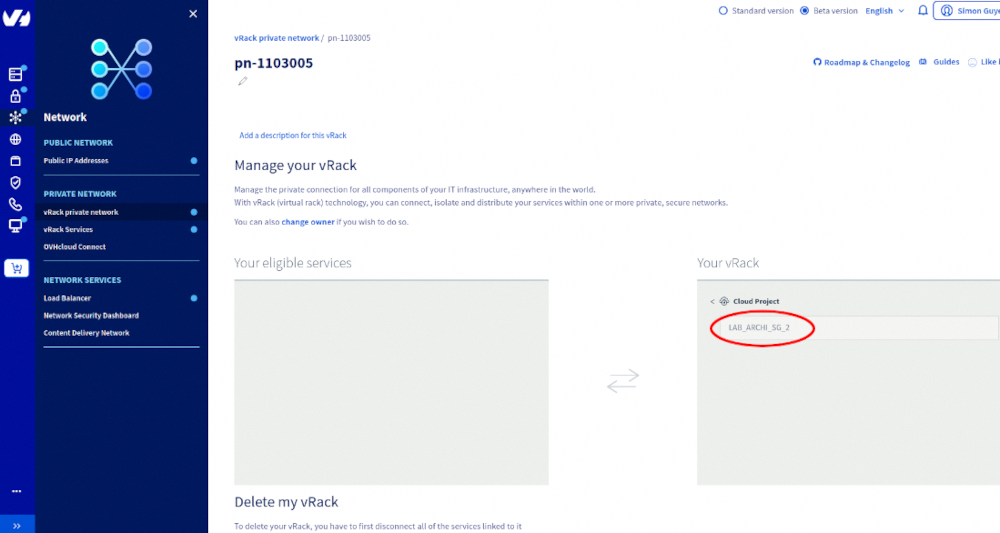

Ajoutez le projet Public Cloud à un vRack :

source openrc.sh

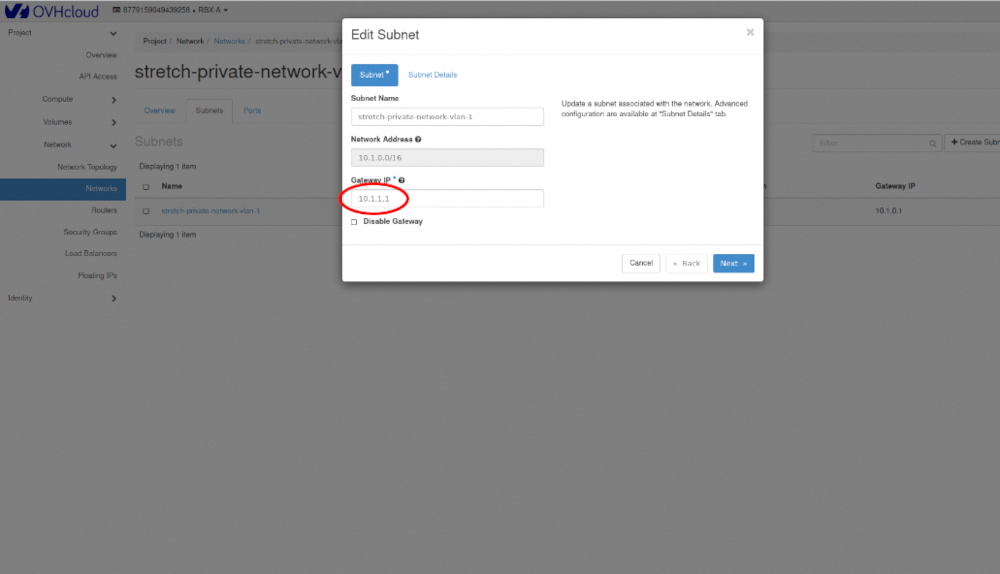

export OS_REGION_NAME=RBX-A
openstack network create --provider-network-type vrack --provider-segment 1 stretch-private-network-vlan-1
openstack subnet create --network stretch-private-network-vlan-1 --subnet-range 10.1.0.0/16 --dhcp \
--allocation-pool start=10.1.1.2,end=10.1.1.254 --dns-nameserver 213.186.33.99 --gateway 10.1.1.1 stretch-private-subnet

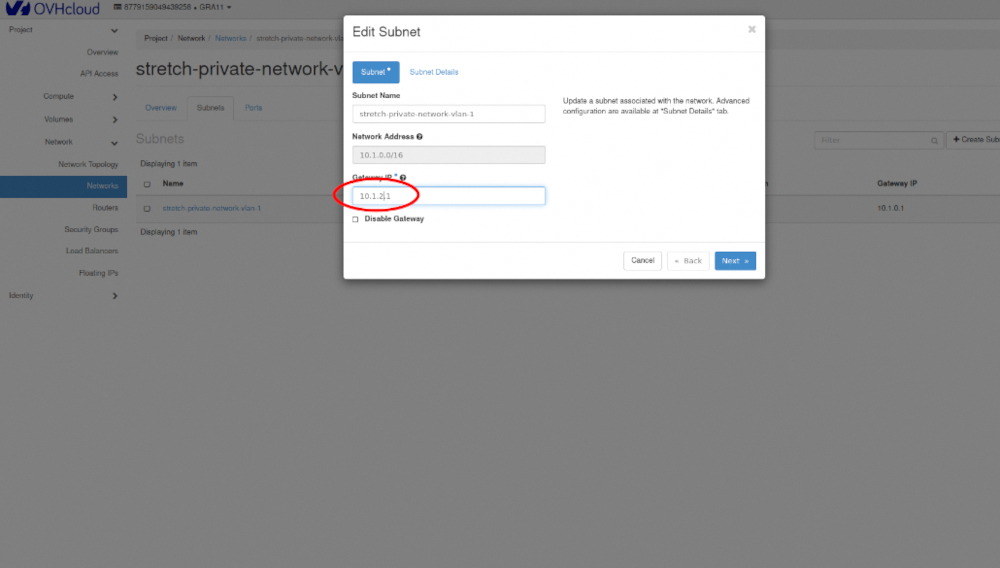

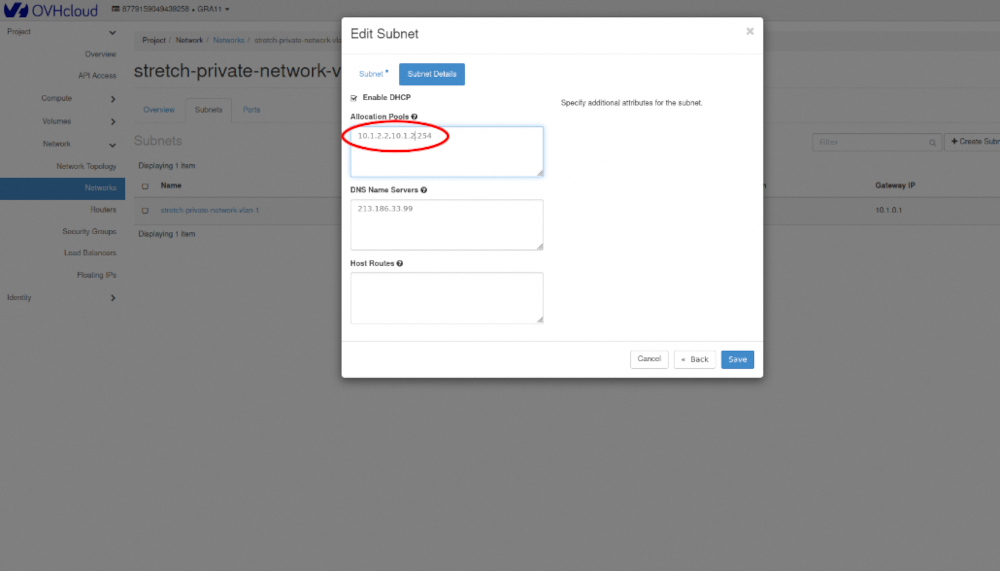

export OS_REGION_NAME=GRA11
openstack network create --provider-network-type vrack --provider-segment 1 stretch-private-network-vlan-1
openstack subnet create --network stretch-private-network-vlan-1 --subnet-range 10.1.0.0/16 --dhcp \
--allocation-pool start=10.1.2.2,end=10.1.2.254 --dns-nameserver 213.186.33.99 --gateway 10.1.2.1 stretch-private-subnet

resource "ovh_cloud_project_network_private" "private-net" {
 name    = "stretch-private-network-vlan-${var.private_network_vlan_id}"
 vlan_id = var.private_network_vlan_id
 regions = var.regions
}

resource "ovh_cloud_project_network_private_subnet_v2" "private-subnet" {
  count             = length(var.regions)
  name              = "stretch-private-subnet-vlan-${var.private_network_vlan_id}"
  network_id        = tolist(ovh_cloud_project_network_private.private-net.regions_attributes[*].openstackid)[count.index]
  region            = element(var.regions, count.index)
  gateway_ip        = "10.${var.private_network_vlan_id}.${count.index + 1}.1"
  cidr              = "10.${var.private_network_vlan_id}.0.0/16"
  dns_nameservers   = ["213.186.33.99"]
  dhcp              = true
  enable_gateway_ip = true

  allocation_pools {
    start = "10.${var.private_network_vlan_id}.${count.index + 1}.2"
    end   = "10.${var.private_network_vlan_id}.${count.index + 1}.254"
  }
}

variable regions {
  type    = list
  default = ["RBX-A", "GRA11"]
}

variable private_network_vlan_id {
  type    = string
  default = "1"
}

terraform apply

DHCP pour les serveurs Bare Metal (DHCP as a Service)

Cette section explique comment fournir des adresses IP DHCP Public Cloud aux serveurs Bare Metal en les intégrant à un réseau privé étiré.

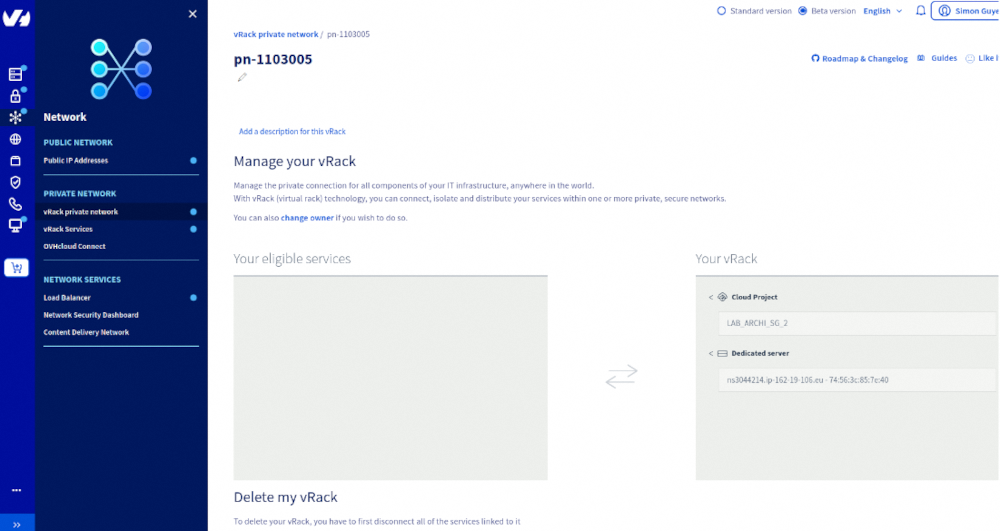

Le projet Public Cloud et le serveur Bare Metal doivent être ajoutés au même vRack :

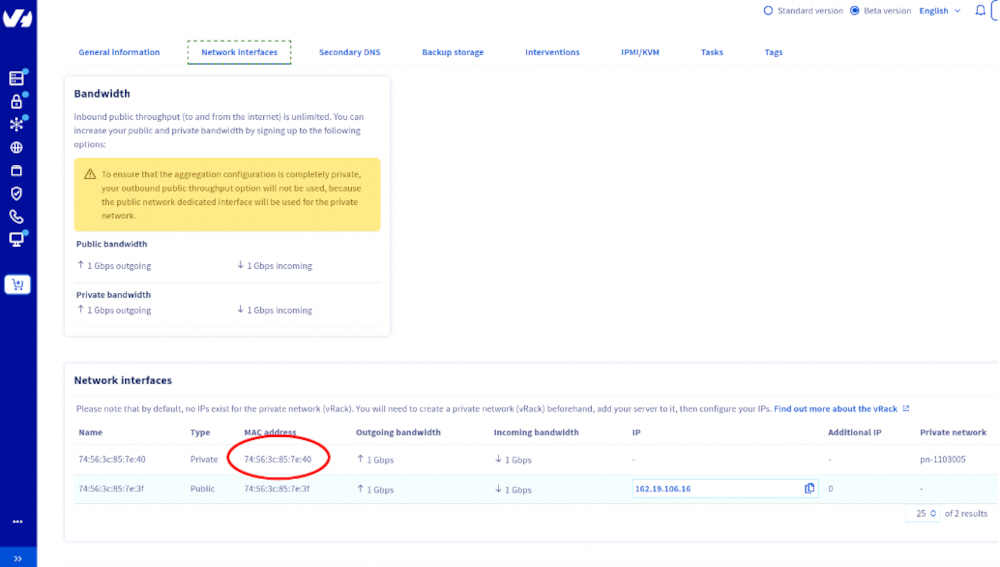

cat <<EOF | sudo tee /etc/netplan/90-private-interface.yaml
network:
  version: 2
  ethernets:
    privint:
      match:
        macaddress: "74:56:3c:85:7e:40"
      dhcp4: false
      dhcp6: false
  vlans:
    vlan1:
      id: 1
      link: privint
      dhcp4: true
EOF

sudo chmod 600 /etc/netplan/90-private-interface.yaml
sudo netplan apply

source openrc.sh

export OS_REGION_NAME=RBX-A

openstack network create --provider-network-type vrack --provider-segment 1 stretch-private-network-vlan-1

openstack subnet create --network stretch-private-network-vlan-1 --subnet-range 10.1.0.0/16 --dhcp \
--allocation-pool start=10.1.0.2,end=10.1.254.254 --dns-nameserver 213.186.33.99 --gateway 10.1.0.1 stretch-private-subnet

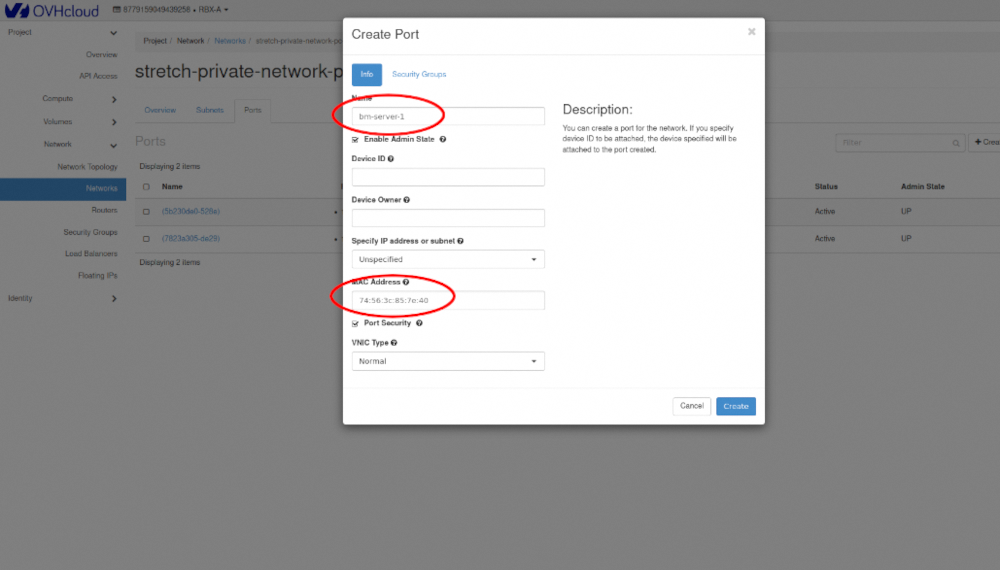

openstack port create --network stretch-private-network-vlan-1 <BARE_METAL_MAC_ADDRESS> bare_metal_port

cat <<EOF | sudo tee /etc/netplan/90-private-interface.yaml
network:
  version: 2
  ethernets:
    privint:
      match:
        macaddress: "74:56:3c:85:7e:40"
      dhcp4: false
      dhcp6: false
  vlans:
    vlan1:
      id: 1
      link: privint
      dhcp4: true
EOF

sudo chmod 600 /etc/netplan/90-private-interface.yaml
sudo netplan apply

variable "region" {
  type    = string
  default = "RBX-A"
}

variable "private_network_vlan_id" {
  type    = string
  default = "1"
}

variable "bare_metal_server_name" {
  type    = string
  default = "ns3044214.ip-162-19-106.eu"
}

variable "ssh_public_key" {
  type = string
}

resource "ovh_cloud_project_network_private" "private-net" {
  name    = "stretch-private-network-vlan-${var.private_network_vlan_id}"
  vlan_id = var.private_network_vlan_id
  regions = [var.region]
}

resource "ovh_cloud_project_network_private_subnet_v2" "private-subnet" {
  name              = "stretch-private-subnet-vlan-${var.private_network_vlan_id}"
  network_id        = tolist(ovh_cloud_project_network_private.private-net.regions_attributes[*].openstackid)[0]
  region            = var.region
  gateway_ip        = "10.${var.private_network_vlan_id}.0.1"
  cidr              = "10.${var.private_network_vlan_id}.0.0/16"
  dns_nameservers   = ["213.186.33.99"]
  dhcp              = true
  enable_gateway_ip = true

  allocation_pools {
    start = "10.${var.private_network_vlan_id}.0.2"
    end   = "10.${var.private_network_vlan_id}.254.254"
  }
}

data "ovh_dedicated_server" "server" {
  service_name = var.bare_metal_server_name
}

resource "openstack_networking_port_v2" "bare_metal_port" {
  name           = "bare-metal-${var.bare_metal_server_name}-port"
  region         = var.region
  network_id     = tolist(ovh_cloud_project_network_private.private-net.regions_attributes[*].openstackid)[0]
  mac_address    = data.ovh_dedicated_server.server.vnis[index(data.ovh_dedicated_server.server.vnis.*.mode, "vrack")].name
  admin_state_up = "true"

  depends_on = [ovh_cloud_project_network_private_subnet_v2.private-subnet]
}

data "ovh_dedicated_installation_template" "template" {
  template_name = "ubuntu2404-server_64"
}

resource "ovh_dedicated_server_reinstall_task" "server_reinstall" {
  service_name = data.ovh_dedicated_server.server.service_name
  os           = data.ovh_dedicated_installation_template.template.template_name

  customizations {
    hostname                 = data.ovh_dedicated_server.server.name
    post_installation_script = base64encode(templatefile("templates/custom-bare-metal.tftpl", {
      mac_address = data.ovh_dedicated_server.server.vnis[index(data.ovh_dedicated_server.server.vnis.*.mode, "vrack")].name
      vlan_id     = var.private_network_vlan_id
    }))
    ssh_key                  = var.ssh_public_key
  }
}

cat <<EOF | sudo tee /etc/netplan/90-private-interface.yaml
network:
  version: 2
  ethernets:
    privint:
      match:
        macaddress: "${mac_address}"
      dhcp4: false
      dhcp6: false
  vlans:
    vlan${vlan_id}:
      id: ${vlan_id}
      link: privint
      dhcp4: true
EOF

sudo chmod 600 /etc/netplan/90-private-interface.yaml
sudo netplan apply

terraform apply

Notes / Bonnes pratiques

• Vérifiez que le VLAN ID correspond entre le réseau Public Cloud et le serveur Bare Metal.
• Confirmez que le serveur Bare Metal reçoit une IP du service DHCP Public Cloud après l'installation.
• Chaque serveur devrait utiliser une plage d'adresses IP dédiée pour éviter les conflits.
